Persamaan flyback tv samsung slim 21

Persamaan flyback tv samsung slim 21

Untuk yang kesulitan mencari persamaan flyback samsung slim bisa dengan type ini karna pinnya sama

FQH21A004.

BSC25-0218N.

BSC25-0217G.

FUH29A001B.

Untuk data pin FBT samsung slim nya : COL- NC- B+125V- NC- 200V- GND- H- 16V-, 16V+ . ABL.

Semoga bermanfaat...

persamaan str w6053s

Alternatif pengganti STR-W6053S (W6000 series)

adalah STR-W6253 (W6200 series) Perbedaanya pada pin7 (pin paling kanan). STR-W6053S bisa digronkan, sedangkan pada STR-W6253 pasang kapasitor 100-330n ke gnd.

STR-W6253 yang cabutan harganya sekitaran 5 ribuan

Untuk persamaan strnya:

W6051 = W6251

W6052 = W6252

W6053 = W6253

Saya berikan untuk skemanya jadi tinggal merubah dan MEMODIFIKASI nya

Str ini bisa dipake alternatif gacun karna pemasangannya simple, mudah difahami saya sering memakai jenis str ini untuk mengganti psu tv led karna sangat mudah dlm pemasangannya,,,

Semoga bermanfaat,,,

Tags:#StrW6051#strW6251#StrW6052#strW6252#Gacun5kabel#StrW6053#strW6253#Persamaanstr#skemastr#carapasangstrw6053s#w6053#w6053n#w6052s#icstrw6654#w6653#strw6053n#str-w6053s#strw6052s#str-a6053m#strw6052buatgacun#pasanggacunmudahstrw6053#strw6656a#a6059#strg6532#strg6653#strg5653#strw-6735#strg6532#g6653#w6554a#str6707#str. Ltv12#strg9656#kerjastr#strs6707#strs5707#str6554a#stra6151#stra6169#strg6352#stra6252#strq765rt#strtvcina#eletrônica#tvtraining#strtesting#electronica#mengukurstr#str5q0765rt#bn44-00506b#testingofstr#electricida#strtvinstall#strtvtoshiba#str substitute

service mode tv cina led

sermod tv led cina

Bagi yang kesulitan mencari kode sermod tv led cina silahkan dicoba kode dibawah ini

Tombol menu:

1147,2580,8892,7710,7050,2008,1125,1149,0816,8002,208,

0101,710,1234,4711,4725,5880,6181,7050,7168,7343,8093,

8500,8202,8593,8596,9301,9380,9385,9527,9735,9883,116

7,1184,1150,1999,2008,2383,2387,2508,2588,2611,2880,2888

Tombol input:

2580,0000,3195,3133,1125,1147,208,308,2585,2587,3137,3 188,3195,6483,7343 servis mode tv led cina

Tags:#chinaledtvservicemode#chinaledtv#ledtvservicemode#ledtvservicecode#servicemode#chinaledtvservicemenucode#ledtv#chinaledtvservicemodecode#servicemodetvledsharp#ledtvrepair#chinalcdtvservicemenucode#chinaledtvfactorycode#burnmodetv#chinaledtvfactorysettingcode#caramasukservismodetvcina#allledtvservicecode#chinalcdservicemode#lcdtvservicecode#fixburnmodeinledtv#ledtvmirrormode#servicemodetvledsharpaquos

Polytron slim tombol dan remot heng

Tombol dan remot macet

Polytron slim 21 inc dengan kerusakan ditekan tombol dan remot kadang hang tidak berfungsi kadang ngaco dan gambar lama kelamaan gambar menyempit bagian kiri setelah di perhatikan biasanya kerusakan di bagian H pulse



lanjut ke pengecekan dipin 53 fbt in saya telusuri dr pin 53 sy cek dioda zener d316 8v2 dan kedapatan koslet lanjut ke pengukuran r725 10 r415 4,7k yang menuju ke hpulse dan r diukur masih bagus lanjut menulusuri jalurnya ternyata menuju ke fbt yang terhubung ke colektror tr horizontal dan diketemukan c819f 121pf dengan keadaan gosong,, dalam fikiranku jangan2 hbt kena kl c 819f gosong dlm banyak kasus biasanya ic hbtnya error saya pesimis saja dan saya dlm menangani kasus seperti ini biasanya langsung ganti posisi jalur untuk H pulsenya saya pindahkan jalur ke pin hiter biar lebih aman dan setelah saya pindahkan dengan menjumper kabel dr pin hiter langsung ke pin ic 53 dgn r 10k lanjut saya test tvnya cb 10 menit, 30 menit, 1jam sampe 2 jam alhamdulilah aman remot dan tombol bisa berfungsi kembali dgn normal,
Demikian pengalaman saya dlm menangani polytron hang semoga bermanfaat,,,
Catatan: kerusakan sama mungkin cara penanganan berbeda jangan lupa kunjungi kami di chanel youtube dan halaman Facebook untuk service tv panggilan bandung bisa menghubungi WhatsApp kami

Polytron slim 29 inc suara tidak keluar

Polytron 29 slim dengan ic audio sta540

Tv polytron 29 slim dengan kerusakan tidak ada suara saya coba dengan membuka tr mute dibagian audio ternyata msh sama suara tidak keluar lanjut dgn service mode saya samakn dgn parameter yng sama masih tidak mau keluar juga, ini parameter tv polytron 29 slim sobwoofer

Setelah data disamakan cek input ic tidak mau keluar sama sekali, tanpa pikir panjang setelah sy mencari kerusakan tidak membuahkan hasil kemudian sy nyari di laci ic audio sta540 dan alhamdulillah msh ada stok satu langsung saya pasang dan baru keluar  suaranya dengan normal kemudian saya pasang speaker ke sobwoofer nya dan keluarlah suara bassnya, saya sudah menemukan kasus sblmnya di tv slim 21 dgn kerusakan yng sama,,, apakah sobat jg pernah mengalami kerusakan sama?

Demikian pengalaman saya kali ini semoga bermanfaat,,,,

service mode (Service Menu Code with Board Name

mode (service mode) (Service Menu Code with Board Name

CV338H- A32: Menu 1147
CV338H- A42: Menu 1147
CV338H- A50: Menu 2580
CV628H-T42: Menu 1147
CV628H-B42: Menu 1147
CV950H-A42: Source 2580
MSD338ST V5.0: Source 2580
TP.HV310.PB801: Menu 1147
TP.HV320.PB801: Menu 1147
TP.HV510.PC821: Source 2580
TP.HV530.PC821: Source 2580
TP.MS338.PB801: Menu 1147
TP.MS338.PB802: Menu 1147
TP.MS338.PC821: Menu 1147
TP.MS338.PB822: Menu 1147
TP.MS338.P818: Menu 1147
TP.MS338.PB802: Menu 1147
TP.MS338.PB818: Menu 1147
TP.MS358.PB801: Menu 1147
TP.MS608.PB831: Menu 1147
Tp.MS608.P83: Menu 1147
Tp.MS608.P82: Input/Source 1147
TP.MS628.PC821: Menu 1147, Menu 2580
TP.MS628.PB803: Menu 1147, Menu 2580
TP.MS628.PB831: Menu 1147
TP.MS628 PD65: Menu 1147, Menu 2580
TP.MT5505.PC801: Menu 1147
TP.MT5507.PC821: Menu 1147
TP.MT5507.PB801: Menu 1147
TP.RT2984T.PC821: Menu 1147, Menu 2580
TP.RT2982.PC821: Menu 1147, Menu 2580
TP.RT2982.PB801:
TP.R69 PD64:
T.MS608.61: Source 2580
T.MS608.81: Source 2580
VS.SP33811.2: Input/Source 208
ZP.VST6A338.PB818: Source 2580
T.R83.031: Menu 1147
T.R85.031: Menu 1147
TR.85.03 Menu 1147
T56J.11.2 Menu 1147
VS.Tp53U61.2: Input 208
VS.Tp53U71.2: Input 208
VS.TP56L62.2: Menu 1147
T.VST59.031: Menu 1147
TP.VST59s.PB813 Menu 1147
CV56BL-L: Input 2580
CV56BL-Q24: Input 2580
CV56BL-Y24: Input 2580
SKR.03: Menu 1147
SKR.801 Menu 1147
SKR.816: Menu 1147
SKR.819: Menu 1147
LAD.MV56U.A36 Menu 1147
LAD.MV56U.A48 Menu 1147
LAD.MV56U.A75 Menu 1147
LAD.MV56U.B48 Menu 1147
LAD.MV56U.C36 Menu 1147
LAD.MV59S.I Menu 7710
LAD.MV59S.G Menu 7710
LAD.MV59S.Q Menu 7710
LAD.MV59S.G Menu 7710
LAD.MV9.R: Menu 710
LAD.MV9.P: Menu 1147
T.VST29.03 Menu 1147
T.V56.03 Menu 1147
T.VST59.031 .A81 A8 Menu 1147
T5964.81 Menu 1147
T.VST29.61 C Menu 1147
CVMV26L-A-20 Input 2580
CV182L_B Input 2580
SP208ESA HK-7050A-V2.08-E Menu 7050
T.MS18VG.72 Menu 1147
T.VST59.A5 Menu 1147
CV181 L-Y Input 2580
T.VST.29.61 C Menu 1147
T.VST59.62 Menu 1147
T.VST59S. 73 Menu 1147
TP.VST59.P83 Menu 1147
T.MT8223.3B Menu 1147
T.MS.18VG.81 B Menu 1147
T.MS18VG.71A Menu 1147
CV309H-X Source 2580
TP.VST59.PB819 Menu 2008
CV56BH-Q28: Input 2580
CV56BH-Q32: Input 2580
CV56BH-Q42: Input 2580
CV56XH-U32: Input 208
CV56XH-U42: Input 208
CV56XH-U50: Input 208

China Universal Board/ Jumper Board Service


Menu Code
Menu 1147
Menu 1150
Menu 1167
Menu 1185
Menu 1187
Menu 1197
Menu 1199
Menu 1950
Menu 1973
Menu 1999
Menu 2008
Menu 2383
Menu 2387
Menu 2508
Menu 2580
Menu 2588
Menu 2611
Menu 2880
Menu 2888
Menu 0000
Menu 208
Menu 0101
Menu 710
Menu 1234
Menu 4711
Menu 4725
Menu 5880
Menu 6181
Menu 7050
Menu 7168
Menu 7343
Menu 7710
Menu 8093
Menu 8500
Menu 8202
Menu 8893
Menu 8896
Menu 9301
Menu 9380
Menu 9385
Menu 9527
Menu 9735
Menu 9883
Input 1147
Input 2580
Input 0000
Input 208
Source/Input 308
Input 3195
Source 0000
Source 2283
source 2285
Source 2580
Source 2583
Source 258
Source 2587
Source 3137
Source 3138
Source 3195
Source 6483
Source 7343
Mute 6483)

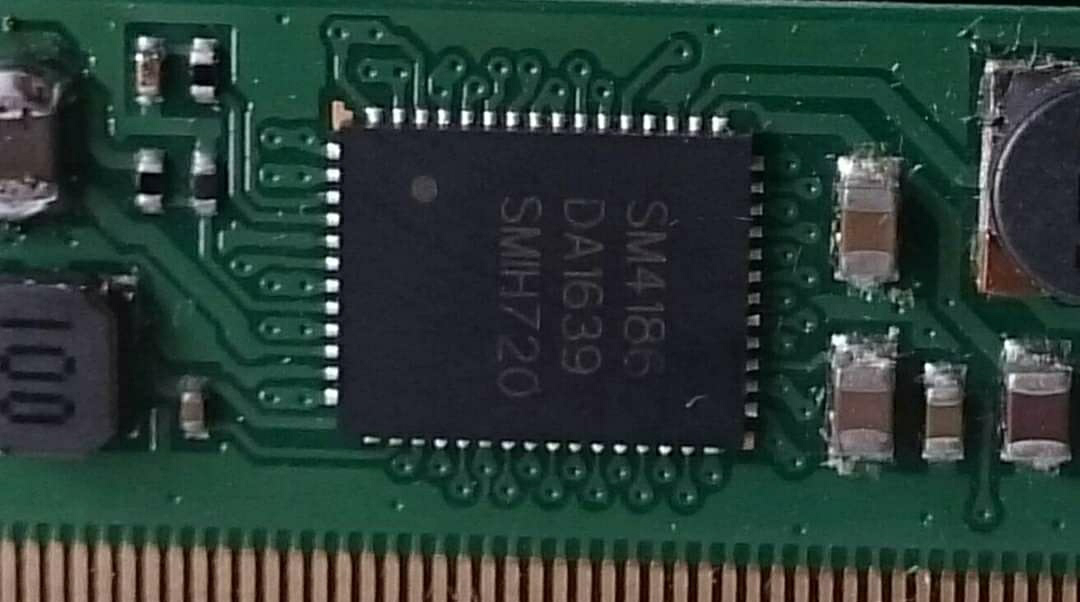

pin out ic sm4186 t.con samsung

pin out ic sm4186 t.con samsung.

1. avdd 15v

2. v.in 12v

3. gnd

4. OV 5. gnd

6. 5v

7. 1,8v

8. Ov

9. 3,3v

10. 1,8v

11. gnd

12. v.in 12v

13. 3,3v

14. Ov

15. 5v

16. reset 3,3V

17. enable 1,8v

18. gnd

19. sda 3,3v

20. scl 3,3v

21. Nov

22. Ov

23. 3,3v

24. Ov

25. stv

26. cpv1 1,6v

27. cpv2 1,6V

28. OV

29. v.in 12v

30. Ov

31. vgl -10v

32. -7,5v

33. -7,5v

34. Ov

35. ckv line 8,2v

36. ckv line 8,2v

37. ckv line 8,2v

38. ckv line 8,2v

39.ckv line

40.ckv line

41. vgh 30v

42. v.in 12v

43. gnd

44. nc

45. OV

46. v.com 6v

47. 6v

48. 5,6V

49. 5,5v

50. 7,7v

51. 7,5v

52. 7.5v

53. 7,5v

54. 12v

55. 12v

56. 12v.

persamaan flyback tv konka

Jika sobat bingung mencari persamaan playback konka dibawah ini saya sertakan no playback dan data pinnya

Berikut ini beberapa kumpulan PERSAMAAN FLYBACK TV KONKA dari berbagai no seri yang bisa gunakan untuk mengganti flyback yang asli apabila tidak mendapatkannya.

No. Pin
1 2 3 4 5 6 7 8 9 10

Fungsi H 180 B+110 GND AFC 12 ABL HT NC NC

Digunakan Pada TV : Konka
Persamaan : BCS25-N1603 BSC25-0113 BSC25-023D
Data Travo Flyback BSC25-02

No. Pin 1 2 3 4 5 6 7 8 9 10

Fungsi H 180 B+110 GND AFC 12 ABL HT NC NC

Digunakan Pada TV : Konka
Persamaan : BCS25-N1603 BSC25-0113 BSC25-2678S
Data Travo Flyback BSC25-0113

No. Pin
1 2 3 4 5 6 7 8 9 10

Fungsi
H 180 B+108 GND AFC 12.5 ABL HT NP NP

Digunakan Pada TV : Konka
Persamaan : BSC25-0113 BSC25-023D BSC25-2678S
Data Travo Flyback FCM-21A004


persamaan BSC25-0206 bisa dganti dgn....
BSC25-2066S
BSC25-2692S
BSC25-2666S
BSC25-0106

Persamaanya adalah :
JF0501-19133 (Tv Konka type K2138CZ,K2178C)
BSC25-2692S (Tv Konka type K2139C3)
BSC25-0206 (Tv Konka type K1438C3)
BSC25-2666S (Tv Konka type K2129F2)
BSC25-0106 (Tv Konka type K1418C)
BSC25-0111 (Tv Konka type K2129F3)


14″ BSC25 – 0106
14″ BSC25-2023S
20″ BSC25-0111
21″ BSC25-2666S
COL _ 185V _ B+115V _ GND _ AFC _ 14V _ ABL _ H _ NC _ NC
21″ BSC25-0146
Col _ 185v _ B+115 _ Gnd _ Nc _ Nc _ Abl _ Ht _ Gnd _ Afc

Semoga bermanfaat ya sobat
