1. TV Panasonic QuantrixF Casis TNP 4NA001, ic TDA9831xx gejala ; tv tidak bisa start/Protek... jika tv di on Led nyala hijau.. dalam wktu 30 dtk terlihat led kedip merah ke hijau
TV Panasonic QuantrixF Casis TNP 4NA001, ic TDA9831xx
gejala ; tv tidak bisa start/Protek... jika tv di on Led nyala hijau.. dalam wktu 30 dtk terlihat led kedip merah ke hijau...
pengecekan pertama.. di bagian solderan.. sambil ukur teg B+ 90v normal teg 5v juga normal...sy coba lumpuhkan titik protek utama yaitu di pin 36... tapi syg gak ada hasil... berarti ada part yg shot/putus....
sy chek semua part secara Visual,,, terlihat R508 ujungnya ada tumpukan karat,, sy coba sentuh R tersebut.. waduhh ternyata udah kropos putus..sy jadi tambah mumet sebab sy tdk tau nilai R tersebut apalagi Skemanya gk punya....
sambil tanya rekan2 lain tentang nilai R tersebut,,ternyata nilainya 1k,, tapi sy gak punya stok R tersebut apalagi Rnya yg jenis tahan panas... jadi sy terpaksa mempararel 3 buah R 4k6/2wt hingga nilainya jadi 1k2 is ok..
tv sy coba start..tapi syg ,,tv hidup sesaat lalu mati protek led juga kedip2.. sy chek elko C832=16v/470uf ternyata kering.. sy ganti dgn elko 16v/1000uf.. kemudian tv sy start.. alhamdulillah tv sudah bisa start... tapi syng suara jadi bisu,,, chek speker,,ternyat mati kedua2nya... sy langsung ganti baru,,,, akhirnya tv sudah bersuara,,,, T/kasih semua rekan2 yg sudah membantu..salam sukses....
2. TV PANASONIC QUANTRIXF MATI STANDBY
KEDATANGAN TV PANASONIC QUANTRIXF MATI STANDBY
TV panasonic 21 inch ini masuk dalam keadaan mati satndby Kerusakannya juga bisa di kategorikan kerusakan beruntun..
Setelah casing saya buka,, saya chek secara fisik semua part yang ada, terlihat semua masih sehat sehat tidak ada part yang korosi atau elko yang kembung..
tv saya coba ON terlihat led menyala merah, kemudian saya tekan tombol chanel tapi lampu led tidak merespon, saya coba tekan Power di remot, tapi hasilnya tetap sama, lampu led tetap tidak mau berubah Hijau,
saya chek semua tegangan yaitu , tegangan B+= 90v, tegangan regulator 5v juga ada, kemudian saya coba ganti elko kembarnya yaitu elko 16v/470uf saya ganti ke duanya, tv saya hidupkan, tapi masih belum ada perubahan
Kemudian saya coba ganti FLYBACK nya, TV saya start, Terlihat lampu led sudah berubah ke hijau, menandakan tv sudah satart, tapi eiiikk ada terdengar bunyi ngiiiiikkkk kemudian tv kembali standby..
Gambar ; setelah fbt di ganti

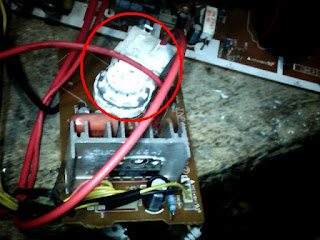

Gambar ; FBT aslinya
saya coba hidup matikan TV sambil memperhatikan penampakan di layar, siapa tau ada penampakan walaupun hanya sesaat,
menjelang hitungan ke lima tv saya mati hidupkan, bunyi ngiiiikkkk itupun hilang, danterlihat di layar putih polos blurrr, saya coba putar VR FOKUS pada FBT, tapi tidak ada hasil
biasanya itu menandakan kalau soket RGB sudah korosi,
setelah soket RGB di ganti,, TV pun saya start lagi
terlihat di layar gambar blangking putih dan bergaris garis
kemudian saya coba chek tegangan Video 180v ternyata terhenti di resistor JS352
dimana fungsi resistor ini adalah , sebagai jembatan dan juga Fiuse pembatas tegangan 180v
resistor tersebut putus,
kemudian resistor itupun saya ganti dengan yang baru, kemudian tv saya coba hidupkan, terdengar lagi suara ngiiiiikkkkkk, tv pun kembalai mati standbyini biangnya pasti IC Penguat WARANA nya
Gambar ; IC Warna
IC Penguat warna TDA 6107JF pun saya ganti dengan yang baru, lalu tv saya coba ON, Byarrr terlihatlah Tulisan PANASONIC di layar.. hehehhehee.. yessss berhasil...tampa pikir panjang ,, jek anten langsung di tancapkan di TUNER, eikkk tapi gambar gak ada, saya coba tekan MENU eikk Bukan menu yang Muncul malah LEVEL Volume yang naik,
saya pencet chanel malah masuk ke mode AV.. sabarrrrrrrrrrr
tv saya matikan , saya lepas semua tombol tombol yang ada di panel
kemudian saya ganti semua dengan yang baru
Setelah pergantian pemain
TV saya start lagi, alhamdulillah, semua tombol sudah berfungsi semua .. saya coba AUTO Search terlihat gambar sudah bermunculan dan terkunci dengan baik, selepas pencarian siaran, gambar terlihat normal tapi tidak ada suara..
level Volume saya naikan, tapi hasilnya tetap sama TV masih membisu 30.ribu bahasa..
TV masih dalam keadaan ON, saya coba sentuh sentuh pin ic suaranya.. tapi sayang speaker tidak merespon,
saya chek kedua speakernya ternyata sudah KO / MATI... Pantes gak bersuara
Kedua Speakernya Pun saya ganti dengan yang baru,. begitu kabel OUT speker bersentuhan di pin input speaker, Speaker pun langsung merespon , sudah bersuara kembali,,,,
Akhirnya Rampung juga , Ngopi dulu hehhehhee,,,, ok teman2 semua, Jumpa lagi dan salam sukses
3. Panasonic Chasis EURO7 mati stand-by
KASUS :
Panasonic Chasis EURO 7 (TX-29P300) dengan problem mati stand-by, dimana power tidak mau on TINDAKAN ke.1
Analisa awal, mikrokontrol tidak kerja.
Buka komputer lihat service manual
Awalnya kami cukup kesulitan mencari lokasi ic mikrokontrolnya, walaupun sudah berlama-lama melototi skematik.
Model ini ternyata mikrokontrolnya menggunakan SDA6000 yang merupakan satu kesatuan sebagai TELETEXT. Berbentuk sebagai sebuah modul kecil pcb dobel-layer pada bagian pojok depan main board
U adalah modul mikrokontrol/teletext
Dengan bantuan skematik kami cari dulu titik-titik test point dimana kami dengan mudah akan dapat melakukan test pengecekan-pengecekan Vcc 5v, osilator, reset, dan kontrol Key-in. Kemudian titi-titik tersebut kami tandai dengan spidol merah.
Kemudian dengan volt-meter kami lakukan pengecekan Vcc 5v, Reset dan kontrol Key-in dan untuk kerja osilator kami cek dengan osiloskop.
Ternyata hasilnya semua normal.
Jadi kesimpulan awal IC mikrokontrol tidak rusak.
Maka kemudian kami coba bersihkan board dengan thiner dan kemudian dikeringkan dengan hair dryer.
Ternyata mikrokontrol bisa OK dan teve dapat menyala normal.
Senangnya........tapi .......eeee .......ternyata tidak lama.................2 hari kemudian pesawat mati lagi TINDAKAN ke.2
Analisa kedua, mungkin solderan ic-ic ada yang kurang bagus.
Maka perlu tindakan re-soldering.
Menggunakan kuas kecil yang kami celupkan dahulu pada larutan “gondorukem” kami sapukan pada semua kaki-kaki ic tempel (*)
Kemudian kaki-kaki ic kami panaskan menggunakan solder-blower agar timah-timahnya meleleh lagi.
Dipasang.......dan harap-harap cemas.........pesawat dapat hidup normal lagi.......tetapi 2 hari kemudian mati lagi TINDAKAN ke.3
Coba re-soldering secara manual dengan solder biasa.
Pesawat dapat hidup lagi............tetapi 2 hari kemudian pesawat terulang mati lagi....... PAUSE DAHULU........pusing memikirkannya
Mungkinkah IC mikrokontrol SD6000 rusak?..........
Tanya ke service resmi.......harga SDA6000 kurang lebih 400rb......itupun mesti order ke Japan.....
Wah.....mahal ni...je.......bagaimana nanti setelah dipasang ada masalah.........memasang-nya pun rasanya tidak gampang......bisa-bisa nombok.......kalau gagal
Konsumen pun mungkin keberata
…….“Ah ......lebih baik dibatalkan saja........”, pikir kami. TINDAKAN ke.4
Sudah hampir 3 minggu lebih pesawat masing nongkrong di bengkel (....kok konsumen belum menanyakan).
Iseng-iseng kami amati bolak-balik pcb modul mikrokontrol (.....visual chek istilah keren-nya)
Disitu kami lihat banyak sekali lubang-lubang vias (**) yang tembaga printednya kelihatan berwarna kecoklatan tidak kena timah.
…….“Jangan-jangan ada salah satu lubang vias yang korosi sehingga tidak kontak lagi,” pikir kami.
Maka tindakan selanjutnya lubang-lubang vias yang jumlahnya hampir ratusan kami coba solder-i satu demi satu agar terlapisi timah – dengan harapan kalau ada yang tidak kontak bisa nyambung lagi.

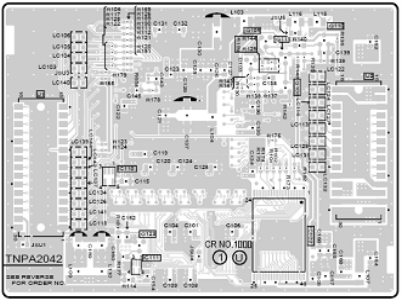

Gambar samping adalah printed modul mikrokontrol layer bagian atas dimana menempel IC SDA6000
Gambar samping adalah printed modul mikrokontrol layer bagian bawah. Kemudian pesawat kami coba lagi dengan harapan mudah-mudahan kali ini berhasil. Doa kami “Ya Tuhan, tiada sesuatu yang mudah jika engkau membuatnya sulit. Dan tiada sesuatu yang sulit jika engkau membuatnya menjadi mudah. Mudahkanlah urusan dan pekerjaan kami. Amien”
2 hari.....3 hari......4 hari....dan seterusnya berlalu.......dan pesawat tetap masih hidup.
Alhamdulillah………Mudah-mudahan dapat bertahan lama.
Catatan :
(*) Re-soldering ic SMD (tempel) kenapa mesti diberi cairan larutan gondorukem (gondorukem yang dilarutkan pada thiner)?…….. Pengalaman kami jika kaki-kaki ic SMD dipanaskan langsung dengan solder blower tanpa diberi cairan larutan gondorukem, maka kadang-kadang timbul ledakan kecil yang meyebabkan timah berhamburan (muncrat...) ke sekeliling dan menyebabkan kaki-kaki ic short. Waktu masih diperusahan kami menggunakan cairan yang dinamakan fluxer, yang biasa digunakan pada proses “flow solder” dibagian produksi.
(**) Vias adalah nama lubang kecil yang berisi lapisan tembaga berbentuk silinder kecil dan berfungsi untuk menghubungkan printed pada layer bagian atas dengan printed layer bagian bawah.
4. TV panasonic QuintrixF model TC-20Z88 AJ Gejala Susah start
TV panasonic QuintrixF ,
model TC-20Z88 AJ
menggunakan ic single type TDA9381PS
Gejala Susah start.
.jika start..layar lambat muncul. dan jika start sekitar 30 mnt tv langsung mati standby
LED tetatp nyala hijau..
sesekali di serati led nyala merah..
hasil pengecekan ternyata elko C823=470uf/16v kering.. setelah pergantian..elko,,, tv bisa strat tapi gambarnya lama baru muncul..sekitar 20 detik.. raning test ternyata jelang menit 25 ,,tv mati standby...
.
sy coba buka pin proteknya yaitu pin 36=EHT protect dari ic singlenya dengan membuka dulu solderannya,kemudian tv saya coba nyalakan dan ternyata tetap standby l..
pin 36 pun saya solder kembali dan di lanjutkan dengan pencarian penyebab protek dengan menyisir titik-titik sensor yang lain.
Saya buka solderan D520(sensor B+),masih tetep saja kondisinya,saya buka solderan R631 dan D403(sensor tegangan 185V dan ABL))masih sama juga,kemudian saya buka solderan D511 sensor Heater... hasil tetap sama...
.hampir Putus ASAMMMM.. hehheeheh. tV masih tetap lambat start dan tetap mati di menit 20 ke atas...
sy rapikan kembali semua part dan solder ulang lagi.... kemudian sy coba ON tv.. sambil hitung
sampai ditungan 20,
baru layar membuka... hummmm ..anehhh,,, elko sumua udah di ganti ..mulai dari PSU, B+, Video dan Driver...tetap gak ada hasil.
'
TV sy hidupkan lagi... sambil memutar VR sekreen sampai mentok... kok raster cepat munculnya....
sy matikan dan hudupkan lagi... sy putar VR sekren lagi..
layar tetap cepat muncul...... kemudian sy naikan dikit VR sekernya dari tanda yg ada,,, lalu sy hidupkan tv,, ternyata di hitungan 10..gambar baru muncul,,ternyata sudah ada perubahan,,,
.
sy naikan lagi sedikit VR sekreenya,,, sambil menghitung,,, ternyata di hitungan ke 4.. layar sudah muncul.. berarti sudah normal... lalu TV sy diamkan sekitar 20 mnt.... baru sy start kembali... ternyata tv sudah bisa hidup di hitungan 4... sy raning test 5 jam dan lanjut sampai pagi.. tv sudah gak mati2 lagi...
.
alhdulillah,,, akhirnya kasus di tutup.... ,,kesimpulan sy...mungkin..FBT sudah melemah... hehhehee...
salam Sukse....................
5. TV PANASONIC QuantrixF 21 Inch Tampilan Layar Bergeser Dan Ada satu Garis Hitam Tebal Berdiri di samping Kanan Layar
TV PANASONIC QuantrixF 21 Inch Tampilan Layar Bergeser Dan Ada satu Garis Hitam Tebal Berdiri di samping Kanan Layar
Keruusakan yang di maksud seperti pada gambar di bawah ini
dari tampilan Gambar di atas Tentunya kita sudah tau yaitu gejala kerusakan di blog AFC
Bagi Pemula Seperti sayaTentunya sulit sekali menentukan Jalur atau blog AFCnya
Tidak sama dengan jenis TV lain yang jalur AFCnya sangat mudah di temukan
antara lain
bisa di chek dari FBT pin AFC, ada juga ambil teg dari teg Heter, teg Vertikal dan teg B+
Dari Hasil Tanya Jawab dengan Teman Teman SeProfesi, Ternyata

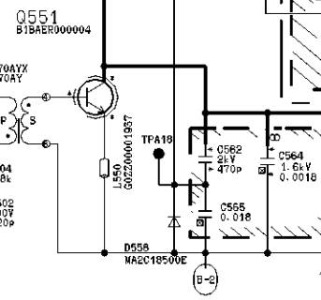

TV PANASONIC Teg AFC nya di ambil dari PIN Emitor Transistor Horizonal
adapun Part atau komponen AFC nya seperti berikut ini:
C562 471/2KV, C565 183, D558 Dioda Zener MAC18500E, R553 22K, C570 56PF, D561 MAZ30470HL.
Dari Hasil Pengecekan di jalur AFC nya saya temukan hanya satu part yang bermasalah yaitu Dioda Zener lokasi D558 saya ukur ternyata koslet, lokasi dioda yang di maksud seperti pada gambar di bawah ini.
gambar 1 ; dari jauh
Gambar 2 ; dari daket
Gambar 3, bagian bawah dari jauh
Gambar 4 ; PCB bagian Bawah dari dekat
Setelah D558 saya ganti, ternyata TV sudah kembali NORMAL..
Sekian Terimakasih dan Salam SUKSES
6. Kerusakan Panasonic AN5192K, MN152811TZX, B+90v
001 Kerja bagian power suply (SMPS)
Tegangan keluaran B+ power suply hanya 90v dan menggunakan sistim Buck SMPS, dimana pada transistor power tegangan masuk ke kolektor adalah 300v dan tegangan keluaran dari emitor adalah 90v.
Saat stand-by :
Tegangan keluaran sekunder 35 v masih rendah untuk mensuply mikrokontrol.
Tegangan keluaran 90v masih rendah. Tegangan ini dikontrol on-off oleh mikrokontrol pin-24 melalui Relay yang didrive oleh transistor Q803. Pada saat st-by jika pesawat dihidupkan maka relay akan hidup sebentar kemudian mati lagi, ini adalah hal yang normal, jadi jangan diterjemahkan sebagai problem protek. Tekan saja tombol chanel, maka relay akan on terus.
002 Problem SMPS tidak kerja
Jika SMPS tidak kerja, dan diperiksa tegangan 300v maupun semua transistor ok, maka kemungkinan kerusakan disebabkan :

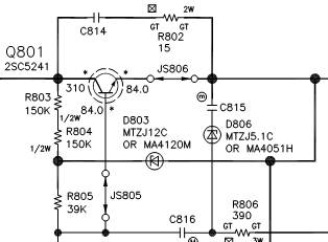

Periksa resistor start-up R802, R803 470K
Periksa sirkit umpan balik agar SMPS berosilasi R806, C807
003 Problem mati total dengan bunyi nggiii...k
Paling sering dijumpai kerusakan dengan problem pesawat mati dengan gejala bunyi ngiiii..kkk ketika dihidupkan.
Ada bunyi ngiiiik, menunjukkan bahwa SMPS sudah bekerja tetapi gejala bahwa beban ada yang short.
Kerusakan paling sering diketemukan karena zener D835 56v/1watt yang berfungsi sebagai over voltage protektor pada tegangan keluaran 35v short.
Tanpa dipasang diode sebenarnya pesawat dapat hidup normal. Tetapi resikonya jika terjadi over voltage dapat menyebabkan resistor R649 820 ohm untuk men-suply tegangan H vcc akan terbakar dan dapat merusak AN5192K.
Kalau tidak ada diode zener 1 watt, maka dapat digunakan pengganti 2 buah diode 1/2watt dengan cara disambung paralel.
004 Penyebab over voltage.
Menjumpai zener 56v short, maka untuk mencegah kerusakan berulang periksa part-part yang kemungkinan dapat menyebabkan over voltage. :
Periksa dengan ESR meter semua elko-elko pada bagian primer maupun sekunder sirkit power suply.
Periksa komponen D807, R826 22 ohm, elko C805 47u/50v, dan Zener D806 pada sirkit primer SMPS.
005 Cara kerja Auto-search stop.
Agar auto-search dapat bekerja mikrokontrol membutuhkan 2 macam pulsa masukan :
Pulsa tegangan AFT dari pin-30 AN5192K yang masuk ke pin-21 mikrokontrol
Pulsa tegangan Lock-det dari pin-18 AN5192K yang masuk ke Stop-in pin-40 mikrokontrol
006 Problem tidak ada suara, gambar normal.
Kerusakan lain yang sering terjadi adalah tidak ada suara, gambar normal.
IC sound menggunakan tipe AN5270 yang membutuhkan suply 12v pada pin-1 dan 16v pada pin-8.
Problem disebabkan oleh D2301 (MA185) pada jalur suply pin-1 yang rusak.
Pengalaman kami diode ini dapat diganti dengan sembarang diode.
007. Tegangan 90v drops - info aisy-romadhona
Gambar tidak penuh kiri-kanan disebabkan karena tegangan 90v drops. Penyebabnya adalah elko pada tegangan B+ 90v kering
008 Tombol-tombol pada front panel tidak fungsi - info aisy romadhona
Masuk service menu dengan cara tekan tombol Vol (-) pada panel teve dan Display pada remote secara bersamaan.
Tekan tombol NORMAL pada remote kontrol
009 Relay cetak-cetik
Disebabkan kerusakan diode D808 yang lokasinya berhubungan dengan relay - info
010 Data utama pin-out MN152811TZX
Vcc = 1 HS-in = 30 POWER = 24 VOL = 6
Reset = 7 VS-in = 22 Band sw 1 = 10
SDA = 36 AFT-in = 21 Band sw 2 = 12
SCL = 37 STOP-in = 40 TUNING = 17
011 Data utama pin-out AN5192K
Hvcc = 51 RF AGC-out = 27 V-out = 58 Vcc IF 5v = 23
H-out = 56 AFT-out = 30 V-ramp = 44 Vcc RGB 9v = 14
X-ray = 55 Lock det out = 18 S IF-in = 34 Vcc V/C/J 9v = 47
H osc = 54 Video-out = 36 Audio-out = 28
H-AFC1 = 53 Y-in = 43 Ext audio in = 33
H-AFC2 = 52 Chroma-in = 48 Color APC = 6
FBP-in = 50 Sync-in = 45/46 Color killer = 4
7. Panasonic TAU chasis MD2 protektor
Sirkit protektor Panasonic TAU chasis New MD2
Normal tegangan pin-protek adalah “low"”
Protek akan aktip bekerja jika tegangan pada pin-protek lebih besar dari 1.1v
(bahan Panasonic Training Manual) 8. No Sound pada PANASONIC lama Chasis MX3 (AN5192K)
Problem ini sering kami jumpai pada PANASONIC model lama chasis MX3 dengan IC AN5192K, MN152811, dan audio amplifier AN5270
Kerusakan disebabkan Diode D2301 (atau 2302/2303) yang lokasinya dekat iCAN5207 - kaki-kakinya korosi sehingga tidak nyambung lagi. Penyebabnya adalah bekas lem yang menempel yang telah lama mengering dan berubah warna menjadi kehitaman yang memicu terjadinya korosi (oksidasi).
IC audio amplifier AN5270 mempunyai 2 buah jalur suply Vcc
Suply Vcc.1 diberikan ke pin-1 (12v)
Suply Vcc.2 diberikan ke pin-9 (18v) - yang jalur suplynya melalui D2301 (2302/2303)
Gambar dibawah adalah contoh pin-out AN5270
9. Tips Panasonic (lama) tidak dapat memori
KASUS :
Panasonic model ini sudah keluaran lama menggunakan memori MN12025 (lokasi ic 1104)
Auto-search berjalan normal. Tetapi setelah selesai chanel tidak dimemori semuanya.
Kalau diperhatikan problem juga menyebabkan pesawat tidak dapat menyimpan data adjustment volume, color dan britnes.
SOLUSI :
Kerusakan disebabkan karena ada satu atau beberapa buah diode yang open (tidak kontak). Diode menggunakan jenis germanium yang berwarna putih bening dan total ada 5 buah (lokasi D1128, D1129, D1130, D1131, D1133).
Diode dapat diganti dengan jenis germanium lain, misalnya 1N60A. Kami pernah mencoba ganti dengan diode jenis silikon, ternyata tidak berhasil. Kalau ketemu satu atau dua buah diode yang rusak, maka kami biasanya langsung ganti semuanya.
10. Service Mode Panasonic Chasis GP41 (ic zig-zag)
SERVICE MODE PANASONIC Chasis GP41 (yang menggunakan ic zig-zag VCT)
Cara masuk service mode :
Set Volume minimum.
Tekan tombol timer sehingga muncul display timer.
Tekan tombol DISPLAY pada remote (tahan) + tekan tombol Vol-Down pada front panel
Maka akan masuk ke SERVICE MODE.1
Untuk memindah ke SERVICE MODE.2 dan 3.
SERVICE MODE.1 digunakan untuk adjust geometri.
Untuk memilih item gunakan tombol “3” dan ‘4”
Untuk merubah nilai data gunakan tombol Vol Up/Down
Setiap kali merubah data harus langsung di simpan dulu dengan tombol “OK”
Untuk keluar service menu gunakan tombol N (Normal)
SERVICE MODE.2 adalah untuk pengaturan Option bit yang mengatur fitur dari model-model bersangkutan, misalnya mono, AV stereo, atau RF stereo dll.
Untuk pindah Option gunakan tombol “8” atau “9”
Untuk merubah nilai bit gunakan tombol Vol Up/Down
Jika merubah nilai data harus langsung disimpan dengan tombol OK
Untuk keluar dari service menu gunakan tombol N (Normal) (sumber Panasonic Service Manual)
11. Service Mode Panasonic chasis EURO-7 TX29P200, TX34P30
Model-model Panasonic chasis Euro-7 antara lain adalah : TX29AK40, TX29P200X, TX29P250T, TX29P300X, TX32PG50, TX32PS20D, TX34P300X, TX47PT10
Cara masuk Service Menu 1 (adjust geometri) :
Gunakan remote original
Set Bass maximum
Set Treble minimum
Tekan tombol “Vol-Down” pada front panel + tombol “INDEX” pada remote
Untuk memilih item gunakan tombol “MERAH” dan “HIJAU”
Untuk merubah nilai data gunakan tombol “KUNING” dan “BIRU”
Setiap kali merubah data harus disimpan dengan tombol “STR”
Untuk Exit tekan tombol “N” atau matikan pesawat Catatan :
Adjustment geometri untuk PAL, NTSC, Aspect 4:3 dan Aspect 16:9 masing-masing harus diajust sendiri-sendiri
Cara masuk Service Menu 2 (ajust OPTION) :
Set pada Chanel 99
Masuk seperti Service Menu 1.
Pilih item “SPL Gain” dengan tekan-tekan tombol “MERAH” atau “HIJAU”
Pada posisi item “SPL Gain” tekan tombol “HOLD”
Tekan tombol “MERAH” atau “BIRU” untuk memilih OPTION
Tekan tombol “1” atau “2” untuk memilih/memindah posisi bit Option
Tekan tombol Vol Up/Down untuk merubah data bit
Setiap kali merubah data bit harus disimpan dengan tombol “STR”
Untuk Exit tekan tombol “N” atau matikan pesawat.
Contoh data OPTION model TX34P300X :
12. Service-mode Panasonic chasis GL1 dengan ic tempel TDA12xxx.
Service-mode Panasonic chasis GL1 dan GP31 yang menggunakan ic tempel UOC kaki 80-pin seperti seri TDA12120, TDA12140, TDA12166,
Set TIMER ON pada 30 42
Tekan VOL-DOWN pada front panel bersamaan dengan RECALL pada remote
Beberapa detik kemudian akan muncul display CHECK.1
Tekan “2” untuk pindah ke CHECK.2, CHECK.3....dst
Tekan “1” untuk pindah dari CHECK.3, CHECK.2....dst
CHECK.1 merupakan adjustment item OPTION
Tekan “3” atau “4” untuk memilih item
Tekan VOL UP/DOWN untuk merubah data option
Tekan “0” untuk menyimpan perubahan data CHECK.2 merupakan adjustment item Contras, Colour, Bright, RF AGC
Tekan “3” atau “4” untuk memilih item
Tekan VOL UP/DOWN untuk merubah data option
Tekan “5” 2x CHECK.3 merupakan adjustment Vertikal
Cara seperti Check.2 CHECK.4 merupakan adjustment white balance
Cara seperti Check.1 Terachir untuk keluar dari service-mode tekan tombol POWER-OFF
13. Cara kerja Power suply Panasonic MX-5
Power supply Panasonic Chasis MX5 yang menggunakan Chroma M52770 bagian-bagian dan cara kerjanya dapat dijelaskan sebagai berikut. Kontrol ON-OFF (st by)
Berfungsi sebagai control on-off bagian Choper (pencacah)
Pada saat “st-by” tegangan-tegangan keluaran bagian sekunder rendah dibawah normal. Setelah “power-on” maka tegangan-tegangan baru naik menjadi normal.
Power on-off dikontrol oleh mikrokontrol melalui Q851 >> Q850 >> Photo-coupler PC123F2
Saat st-by tegangan Basis Q851 nol >> Kolektor ada tegangan >> Basis Q850 ada tegangan >> dan Kolektor 3.2v >> Photo-coupler seperti switch yang “on”
Saat power-on Basis Q851 0.7v >> Kolektor nol >> Basis Q850 nol >> Kolektor 24v >> Photooupler seperti switch yang “off”.
CHOPER (Pencacah)
Merupakan bagian utama power supply (switching regulator) untuk mensuply bagian horisontal-out.
Agar dapat bekerja Basis Q801 perlu mendapat “tegangan start” dari elko besar melalui R803 dan R805.
Agar choper dapat berosilasi on-off Basis Q801 perlu mendapat pulsa umpan balik positip dari tranfo switching melalui R806 dan C816
Regulator kontrol dan Protektor
Agar tegangan keluaran stabil maka diatur oleh IC801 SE90 >> Photocoupler ONJ3131LF >> dan Q802.
Q802 akan mengontrol periode “on” transistor choper Q801
Q804 dan Q803 merupakan OCP (over current protector). Jika tegangan B+ drops karena keruskan flyback atau transistor horisontal output misalnya, maka choper akan berhenti bekerja.
Zener D805 merupakan OVP (over voltage protector). Jika terjadi masalah sehingga tegangan keluaran B+ over, maka zener D805 akan tembus dan chopper berhenti bekerja.
14. Panasonic dengan TDA9381 B+90v problem vertikal
KASUS :
Ini adalah pengalaman kami (sampai 3 kali) menangani Panasonic Chasis MX5Z yang menggunakan TDA9381, Power supply 90v, Vertikal AN5539.
Problem raster satu garis horisontal dan kadang-kadang sepertinya mau hidup (problem bagian vertikal)
PEMERIKSAAN :
Bagian IC Vertikal-out dan supply Vcc diperiksa semua normal.
Ternyata TDA9381 tidak mendapat suply kurang dari 8v pada pin-14 VP1 dan pin-39 VP2.
Diteliti lebih lanjut ternyata IC Regulator 7808 bagian inputnya mendapat tegangan kurang dari 8v dari tranfo switching regulator
ADA YANG ANEH :
Output switching regulator ada 3 buah pada bagian sekundernya dimana tegangan normalnya setelah power-on masing-masing adalah : (B+90v), (12v untuk Audio), dan (10v untuk diinputkan ke IC852 reg 8v dan IC851 reg 5v )
Yang aneh adalah kenapa hanya tegangan 10v saja yang drops, sementara tegangan lain B+90v dan Audio 12v normal.
Sudah coba ganti elko C852, diode penyearah D856, maupun coba lepas beban output 8v (……..maksudnya mungkin ada yg setengah short), tegangan tetap saja drops
(Bagi teknisi yang pernah tahu solusinya silahkan info…….)
JALAN KELUAR
Karena sudah diubek-ubek tetap tidak ketemu sumber permasalahannya, maka setelah kami pikir-pikirkan terpaksa kami lakukan modifikasi.
Input ke IC regulator 7808 jalur kami cut.
Dan sebagai gantinya input 7808 kami sambung ke suply 12v-Audio lewat tambahan sebuah Resistor 4.7ohm/2w
Dan pesawat dapat hidup normal tidak ada masalah lain.
*************************
Cessagai menulis lewat facebook : " C853 pak? C yg diparalel ma dioda penyearah itu kdg2nya rusaknya bikin tegangan drop,pernah nemu tv mana lupa sih. kasusnya sama,cmn 1 jalurnya saja doang drop. "
15. Panasonic MX5Z 10 menit mati sendiri
KASUS :
Panasonic chasis MX5Z menggunakan TDA9381.
Problem kalau dihidupkan sekitar 15 menit akan mati.
SOLUSI (teve sering mati sendiri)
Cek dengan seksama….sebelum mati seluruh raster akan berubah dan dipenuhi menjadi garis2 horisontal dan ada suara ngencrit.
Pengalaman menjumpai gejala kerusakan seperti ini biasanya berhubungan dengan problem H.AFC.
Langsung saja buka skematik dan pelototi bagaian H.AFC……kemudian tertuju pada sirkit bagian pulsa H.AFC dari flybak ke IC TDA9381………Nah disini kemungkinan biang keladinya……….ternyata sirkit H.AFC mirip dengan punya SAMSUNG dimana H.AFC bukan diambil dari kaki flyback, tetapi dari pulsa Kolektor Transistor Horisontal lewat kapasitor C562 471/2Kv seperti terlihat pada gambar dibawah (TPA018).
Pada model-model SAMSUNG yang juga menggunakan TDA9381 sering dijumpai kalau kapsitor semacam ini bocor akan menyebabkan horisontal tidak kerja.
Setelah penggantian C562……..achirnya teve sudah tidak mati-mati lagi…….tetapi masih tersisa masalah lain, yaitu : “ kadang-kadang gambar geser kekiri”
SOLUSI ke 2 (gambar geser kekiri).
Gambar geser kekiri secara teori masih berhubungan dengan sirkit H.AFC.
Pengecekan part-part pada sirkit H.AFC…..achirnya menemukan biang keladinya…..yaitu zener D558 sedikit bocor.
Kenapa kalau C562 bocor menyebabkan horisontal mati tidak kerja ?
Setelah membaca datasheet IC TDA935x6x/8x/, maka diperoleh keterangan bahwa TDA9381 mempunyai 2 macam sistim protek seperti bunyi cuplikan dibawah ini :
Maksud tulisan diatas kurang lebih sebagai berikut :
IC mempunyai 2 macam sistim protek input.
(1) Pertama sistim protek “second phase detecor’ atau PH2 (H.AFC2). Sirkit PH2 ini mendapat pulsa dari flyback lewat input pin-34. Karena kerusakan C562 yang bocor, maka akan menyebabkan pin-34 mendapat tegangan kebocoran , sehingga horisontal akan mati protek. Normal tegangan pada pin ini hanya sekitar 0.2v
(2) Sitim protek yang kedua adalah “EHT” yang diinputkan lewat EHTO pin-36. Normal tegangan pada pin ini sekitar 2v. Jika pin mendapat tegangan lebih dari 3v maka akan menyebabkan horisontal mati protek. Pin ini biasanya dihubungkan dengan sistim X-ray protector
16. Panasonic 21 dengan TDA9381 hidupnya lama atau vertikal satu garis
KASUS :
Panasonic chasis MXZ5Z 21 inch dengan TDA9381
Kami sering kali menjumpai kerusakan pada model ini dengan problem (1) konsumen mengeluh pesawat keluar gambarnya lama, atau (2) kadang hidup –kadang mati, atau (3) kalau dicek vertikal satu garis
SOLUSI :
Dicek tegangan B+ (90v) normal.
Dicek tegangan Vcc 8v untuk pin-14 dan 39 TDA9381 drops
Dicek tegangan pada input IC852 AN7808 drops. Normal tegangan adalah 11v
Problem disebabkan elko C832 470/16v rusak. Langsung ganti elko saja ini dengan yang baru (……cek pakai ESR sepertinya tidak rusak)
Tidak ada komentar:
Posting Komentar
