Kerusakan Tv Tabung Akira


1. TV Akira Digital Sound 21 inch gagal start standbay

TV Akira .. Digital Sound... 21 inch.
.
Gejala; hanya standBy tidak mau start...
cek Teg B+ 110v ok, Reg Vcc 5v juga ok..
coba solder ulang di semua blok.. tapi tdk ada perubahan..
tiba saatnya ESR Beraksi....hasil pengecekan..sy temukan 3 buah elko yang mati..yaitu... C812= 4,7uf/250v, C006=10uf/50v dan C400= 220uf/16v subplay teg 5V...setelah pergantian ke 3 elko tersebut,,Tv sudah bisa start kembali....
dari hasil analisa penyebab utama kerusakan tv tdk bisa start adalah... keringnya elko vcc 5v yaitu C400=220uf/16v menyebabkan vcc 5v tidak tdk terfilter dgn baik...untk menjaga ke awetan ..elko 220uf/16v sy ganti dgn nilai 470uf/16....
.
T/kasih..n salam Sukses ...
http://muaslanelektronik.blogspot.co.id/2016/03/tv-akira-digital-sound-21-inch-gagal.html


2. PENYEBAB LAIN TV AKIRA GAGAL START

Dapat kerjaan TV Akira 21 inch
Dengan gejala ; TV tidak mau start / gagal Start

Menurut Usernya TV ini sebelumnya Normal, Hanya saja lama tidak di Hidupkan
Begitu mau di hidupkan, terlihat hanya lampu led Merah yang menyala, Tekan CHANEL atau Power tv tetap tidak merespon



Setelah Casing TV saya lepas, saya chek Transistor Horizontal dan chek Solderannya siapatau ada yg kendor... ternyata semua normal


saya coba ukur tegangan B+ dan Tegangan B+ terukur 108v itu masih normal
saya coba amati secara Visual semua part yang ada, saya terjuju pada part kecil mungil dengan warna yg sudah kehitaman, dalam hati , pasti ini penyebabnya,,






saya sentuh, benda mungil tersebut ehhhhh malah lepas dari PCB kakinya udah karat...






lalu saya cari di bekas rongsokan mesin tv china, Akhirnya ketemu juga XTAL benda kecil mungil ..langsung saya pasang





selepas saya pasang, TV saya coban,, dan Byarrrrr tv langsung start.. hehehhehe.. kecil kecil tapi bikin Dolar,,xixiixixixixiiiiiiii...


ini dia gambar XTAL nya



ok rekan rekan semua,,mudah mudahan bisa bermamfaat... salam Sukseshttp://muaslanelektronik.blogspot.co.id/2016/05/penyebab-lain-tv-akira-gagal-start.html


3. Akira slimfit 21” gambar melengkung, kesulitan masuk service mode

Kasus :

AKIRA Slim-flat 21 inch menggunakan TDA9373
Problem raster melengkung bagian pinggir (pin-cushion)
Kesulitan masuk ke service-menu Solusi :

Karena cukup banyak menyita waktu ketika selalu gagal untuk masuk ke service-menu, maka kami putuskan untuk modifikasi sirkit bagian EW (pin-cushion)

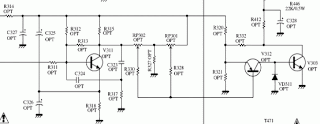

Maka kami buatkan sirkit EW dengan menyontek sirkit EW teve china yang menggunakan adjustment 2 buah VR manual ( H size dan H parabola)





R311 8.2K
R312 100K
R313 270k
R314 10
R315 10K
R317 39K
R320 2K7
R321 2K7
R327 2K2
R328 39K
R330 18K
R332 4K7
V311 C1815
V312 A1015
RP302 50K
RP301 10K
VD311 IN4148
C323 104
C324 104
C325 47/35v
C326 47/35v
V303 pada sirkit aslinya menggunakan jenis FET. Untuk itu FET perlu diganti dengan jenis transistor jenis power bipolar 2SC atau 2SD. Misal D880


R314 dapat dihubungkan ke suply Vcc tranfo hor drive atau Vcc vertikal out (24v).
R311 dihubungkan pada kapasitor elko 1000uF yang disambungkan ke resistor nilai kecil (biasanya kurang dari 1 ohm) pada sirkit vertikal-out. http://marsonotv.blogspot.co.id/2011/09/akira-slimfit-21-gambar-melengkung.html
