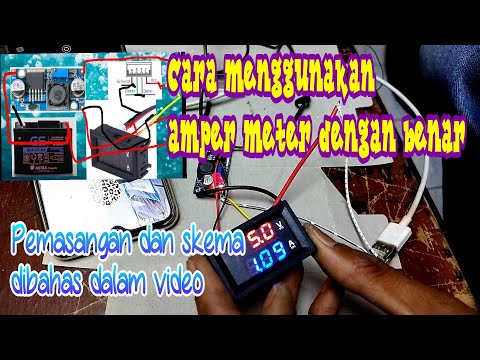

Cara Pasang: Kabel kecil 3 buah:
- warna merah & hitam ke DC 5-30V adaptor
- warna kuning untuk titik ukur tegangan/voltage 0-100VDC
Kabel besar 2 buah:
- untuk ukur arus ampere yang dipasang SERI dengan beban LOAD.
(lihat gambar)
Dual Display Amperemeter + Voltmeter Digital 0-100V 0-10A Dual Ammeter Volt Meter Pengukur Tegangan dan Arus 0.28in LED dengan Frame Dapat sekaligus menampilkan dua pengukuran yaitu Arus 0-10A dan Tegangan 0-100v, tulisan besar, terang dan jelas dilengkapi dengan frame, tinggal buat lobang dudukan persegi dan masukkan frame dari luar, jadi hasilnya bisa rapi dan elegan. Cocok digunakan untuk berbagai keperluan pengukuran arus dan tegangan, baik di mobil, motor, retrofit, power supply, praktikum, ujicoba elektronika dll.
*Dilengkapi potensio KALIBRASI di belakang PCB
*Skema pemasangan geser gambar
Technical Parameters:
Voltage measuring range : 0.0V-100V
Current test range : 0-10A
Power range : DC4-30.0V
Working current : 20mA Refresh rate : 300mS Display method : Double three 0.28 " LED digital tube Display Colors : RED + BLUE Lead Length : 15cm Dimensions : 48 x 29 x 22 mm , length X width X thickness An installation hole : 46 x 27 mm Operating temperature : -10 C ~ 65 C Dilengkapi potensio KALIBRASI di belakang PCB dual display amperemeter + voltmeter, combo amperemeter, dual voltmeter, dual digital amperemeter
