Data persamaan flyback sharp

Sekilas tentang data flyback

Flyback merupakan salah satu komponen elektronika yang memiliki peranan sangat penting dalam rangkaian tv. Ibaratnya hampir semua catu daya atau power supply di dapatkan dari Flyback agar tv bisa menampilkan gambar dan suara dengan sempurna.

Mengetahui berbagai fungsi pin (kaki-kaki) pada flyback (FBT) tv sangat penting, karena dengan mengetahui fungsi dari masing-masing pin, maka akan mempermudah dalam melacak lokasi kerusakan pada saat melakukan perbaikan atau service tv .

Jadi sangat perlu untuk memiliki kumpulan data pin flyback tv semua tipe yang ada di pasaran. Namun kali ini servicesparepart akan membahas kumpulan flyback tv sharp berbagai model dan ukuran. Berikut beberapa data pin flyback tv sharp yang mungkin anda order :

Flyback di bawah ini biasanya digunakan di hampir semua model tv sharp, mulai tv sharp jadul sampai yang slim dan ultra slim terbaru.
Flyback pin data.

Data pin pada flyback umumnya memiliki jalur Input B+, Kolektor, 200 v, ABL (automatic brightness limiter), AFC (automatic frekwensi control), Heater, Vertikal VCC, Ground.

Namun ada juga yang memiliki pin lebih banyak dari diatas.
Kumpulan data pin dan persamaan flyback tv SHARP

Berikut ini adalah kumpulan data kaki atau pinout flyback tv Sharp dan persamaannya.

1.Flyback tv sharp alexander pro 21
Tidak ada seri FA148/JF0501-38536

Pin kaki = COL_B+ 120V_GND_40V_24V_AFC_200V_GND_HT_ABL >> 29 inci

2. Flyback sharp alexander slim 2
3.Flyback sharp alexander

seri F0193

Pin data = COL_B+ 115V_GND_40V_12V_AFC_180V_GND_HT_ABL 14″

 seri F0194

Pin Data = COL_B+ 115V_GND_40V_12V_AFC_180V_GND_HT_ABL 21″
Lihat Juga data persamaan flyback tv terlengkap

CATATAN : KAKI PIN FLYBACK DIHITUNG MULAI DARI KANAN ATAU SEARAH PUTARAN JARUM JAM

seri FA060WJ
Pin data = C_B+_Gnd_nc_12v+_12v-_180v_Gnd_H_Abl

Flyback tv sharp jadul
seri F1634CE
Pin data = C-GND-B+-180V-NC-NC-GND-ABL-H-NC

seri JF0501-19550
Pin data = C-B+-Gnd-180v-H-ABL-Gnd-16v-nc-24v

seri F0035/36/39/40
Pin data = COL_B+_GND_26V_NC_AFC_210V_HT_ABL

seri F0042PE-M
Data pin = 15V_COL_24V_B+_ABL_AFC_GND_NC_180V_HT

seri F0063/F0067PE-M
Pin data = COL_B+_24V_12V_NC_AFC_GND_HT_185V_ABL

seri F093PEN1-SA
Pin data = COL_B+_GND_24v_16v_AFC_180v_GND_HT_ABL

seri F094/FA061 WJ-SA sharp 51X200
Data pin = COL_B(130V)_GND_24V_12V_AFC_185V_GND_HT_ABL

seri F0101 KM-SA 14R20 dan F0102 KM-SA 20R20B, 20R200, 51R200

Data pin = COL_B+_GND_24V_16V_AFC_180V_GND_HT_ABL

seri F0122 PE-M 20Q250
Pin data = COL_B+_24V_16V_NC_AFC_GND_HT_180V_ABL

seri F0147PE/F0149PE
Pin data = COL_B+_GND_24V_16V_AFC_180V_GND_HT_ABL

F0193 PEN1-SA 14U15
F0194 PEN1-SA 20R200MKII, 51U200, 20W200, 20AG2-S
COL_B+115_GND_40V_16V_AFC_185V_GND_HT_ABL

F2037 PE-B 20AG2-S
COL_B+_GND_40V_16V_AFC_180V_GND_HT_ABL

FA011 WJ-B
COL_B+_GND_24V_16V_AFC_180V_NC_HT_ABL

Flyback No Seri FA060WJ-SA 14S20MKII
COL_B+_GND_NC_12V_(AFC/-12V)_185V_GND_HT_ABL

FA061WJ-SA
FA094
COL_(B+130V)_GND_24V_12V_AFC_185V_GND_HT_ABL

FA 113WJ-B 51DXF250E
COL_B+_GND_24V_NC_AFC_180V_GND_HT_ABL

FA 122WJ-B
COL_(B+130V)_GND_24V_NC_AFC_180V_GND_HT_ABL

JF0501-32601= FA132 Alexander 21PXF200
COL_B+_GND_24_NC_AFC_180_GND_HT_ABL

JF 0501-3261
COL_B+_GND_24v_16v_AFC_180v_GND_HT_ABL

BSC 25-0216F= FA135= F0147 14V20D2
COL_B+_GND_24V_16V_AFC_180V_GND_HT_ABL

BSC 26-263
COL_B+_GND_24v_16v_AFC_180v_GND_HT_ABL

Flyback FA143WJ

H_B+130_GND_24_16_AFC_185_GND_HT_ABL

14″ F0067PE
20″ F0069PE
COL_B+115V_24V_16V_NC_AFC_GND_HT_185V_ABL

21″ F0147PE
COL_B+115V_GND_24V_12V_AFC_185V_GND_HT_ABL

14″ F0193
21″ F0194
COL_B+115V_GND_40V_12V_AFC_185V_GND_HT_ABL

14″ BSC26-2631S
14″ FA060WJ-SA
21″ JF0501-32601
21″ FA071WJ-A
21″ BSC25-0232A
21″ FA104WJZZ

COL_B+125V_GND_24V_12V_AFC_185V_GND_HT_ABL

29″ FA100WJ
29″ FA116WJ
COL_B+125V_GND_NC_+14V_-14V_180V_GND_HT_ABL

FA143WJ
Pin out : H_B+130_GND_24_16_AFC_185_GND_HT_ABL

FA135WJZZ
Pin out : H_B+130_GND_24_NC_AFC_185_GND_HT_ABL

BSC25-0216F
Pin out: H_B + 130_GND_24_NC_AFC_185_GND_HT_ABL

F0229PE
Pin out : H_B+130_GND_24_12_AFC_180_GND_HT_ABL

FA011WJB
Pin out : H_B+130_GND_24_12_AFC_180_GND_HT_ABL

BSC21-2651S
Pin out: H_B + 130_GND_24_12_AFC_180_GND_HT_ABL

Fyback (FBT) No. Seri BSC21-2647S
Pin out : H_B+130_GND_24_12_AFC_180_GND_HT_ABL

14″ F0067PE
20″ F0069PE
COL_B+115V_24V_16V_NC_AFC_GND_H_185V_ABL

SHARP
21″ F0147PE
COL_B+115V_GND_24V_12V_AFC_185V_GND_H_ABL

SHARP
14″ F0193 / 21″F0194
Col_B+115V_GND_40V_12V_AFC_185V_GND_H_ABL

SHARP PICOLLO
14″ BSC26 – 2631S / FA060 WJ – SA
21″ JF0501-32601 / FA071WJ – A
21″ BSC25-0232A / FA104WJZZ
COL_B+125V_GND_24V_12V_AFC_185V_GND_H_ABL

Flyback tv Sharp Alexsander slim ll
TV Sharp Piccolo Slim Model 21ECS258E

FA142WJ/BSC25-0224B

COL_B+ 125V_GND_NC_+14V_-14V_180V_GND_HT_ABL 21″

PIN PICOLO SLIM JF0501-32636/FA143WJ-ZZ :

H_B+130_GND_31_28_AFC_180_GDN_HT_ABL

Flyback tv sharp 21″ Slim Piccolo
FA151WJZZ / BSC25-0232K / BSC24-0232K

CoL-B+125v-GND-24v-nc/12V-AFC-185V-GND-Pemanas-ABL

21”FA149WJ 21″ JF0501-32601 / FA071WJ – A 21″ BSC25-0232A / FA104WJZZ.
Col _ B+125V _ GND _ 24V _ 12V _ AFC _ 185V _ GND _ H _ ABL

Flyback TV sharp FA061WJ
BSC21-2647S
F0229PE,
2435361,
H_B+130_GND_24_12_AFC_180_GND_HT_ABL

SHARP
29″ FA100WJ / FA116WJ
Col_B+125v_Gnd_+14v_-14v_Nc_180v_Gnd_H_Abl

F 0193 PEN1-SA (Tajam)
F 0194 PEN1-SA
COL_B+_GROUND_42V_12V_AFC_185V_GROUND_H_ABL
(cat: teg 12v pada FBT F0194=16V)

F 0042PE-M (Tajam)
15V_COL_24V_B+_ABL_AFC_GROUND_NC_180V_H

F 0063PE-M (Tajam)
F 0067PE-M
COL_B+_24V_12V_NC_AFC_GROUND_H_185V_ABL

F 0102KM-SA (Tajam)
COL_B+_GROUND_24V_14V_AFC_180V_GROUND_H_ABL

FA 060WJ-SA (Tajam)
COL_B+_GROUND_NC_12V_(AFC/-12V)_185V_GROUND_H_ABL

FA 061WJ-SA (Tajam)
COL_(B+130V)_GROUND_24V_12V_AFC_185V_GROUND_H_ABL

FA 113WJ-B (Tajam)
COL_B+_GROUND_24V_NC_AFC_180V_GROUND_H_ABL

FA 122WJ-B (Tajam)
COL_(B+130V)_GROUND_24V_NC_AFC_180V_GROUND_H_ABL

F 0101 KM-SA (tajam 14R20 14″)
F 0102 KM-SA (tajam 20R20B, 20R200, 51R200)
F 0141 PE-M
F 0147
c _ b+ _ gnd _ 24V _ 16V _ afc _ 180V _ gnd _ ht _ abl

F 0122 PE-M (tajam 20Q250)
c _ b+ _ 24V _ 16V _ nc _ afc _ gnd _ ht _ 180V _ abl


F 0193 PEN1-SA (tajam 14U15)
c _ b+(115) _ gnd _ 40V _ 12V _ afc _ 180V _ gnd _ ht _ abl

F 0194 PEN1-SA (tajam 20R200MKII, 51U200, 20W200)
F 2037 PE-B (tajam 20AG2-S)
c _ b+ _ gnd _ 40V _ 16V _ afc _ 180V _ gnd _ ht _ abl

F 094
FA 061 WJ-SA (tajam 51X200)
c _ b+(130V) _ gnd _ 24V _ 12V _ afc _ 185V _ gnd _ ht _ abl

FA 113 WJ-B (tajam 51DXF250E)
c _ b+ _ gnd _ 24V _ nc _ afc _ 180V _ gnd _ ht _ abl

FA 122 WJ-B
c _ b+(130V) _ gnd _ 24V _ nc _ afc _ 180V _ gnd _ ht _ abl

FA 011 WJ-B (tajam)
c _ b+ _ gnd _ 24V _ 16V _ afc _ 180V _ nc _ ht _ abl

FA 060 WJ-SA (tajam 14S20MKII)
c _ b+ _ gnd _ nc _ 12V _ afc(-12V) _ 180V _ gnd _ ht _ abl

FCG 2045 BL
afc – 16,5v _ htr _ boost-up _ B+83v _ gnd _nc _ c _ abl _ 175v _ 24v

FCK 1411 L 01
FCM 14A025
c _ boost-up _ abl _ b+ _ gnd _ 180v _ 24V _ htr _ afc _ 16,5v.

FCK 14A006 (14″)
FCM 2015HE (21″)
FCM 14A032 (21″)
FTK 21R002 (21″)
KFS 60844A (21″)
nc _ nc _ gnd _ 180 _ 15v _ ht _ 24 _ abl _ b+ _ c

Sharp picollo
14″ bsc26 – 2631s / fa 060 wj – sa
21″ jf0501-32601
Col_b+125v_gnd_24v_12v_afc_185v_gnd_ht_abl

F 0193 PEN1-SA (Tajam)
F 0194 PEN1-SA
COL_B+_Ground_42V_12V_AFC_185V_Ground_Ht_ABL
(cat: teg 12v pada FBT F0194= 16V)

F 0042PE-M (Tajam)
15V_COL_24V_B+_ABL_AFC_Gnd_NC_180V_Ht

F 0063PE-M (Tajam)
F 0067PE-M
COL_B+_24V_12V_NC_AFC_GROUND_Ht_185V_ABL

F 0102KM-SA (Tajam)
COL_B+_GROUND_24V_14V_AFC_180V_GROUND_Ht_ABL

FA 060WJ-SA (Tajam)
COL_B+_GROUND_NC_12V_(AFC/-12V)_185V_GROUND_H_ABL

FA 061WJ-SA (Tajam)
COL_(B+130V)_GROUND_24V_12V_AFC_185V_GROUND_Ht_ABL

FA 113WJ-B (Tajam)
COL_B+_GROUND_24V_NC_AFC_180V_GROUND_H_ABL

FA 122WJ-B (Tajam)
COL_(B+130V)_GROUND_24V_NC_AFC_180V_GROUND_Ht_ABl

154-279C (Siera, Fuji Electric)
COL_(B+135V)_200V_GROUND_GROUND_25V_16V_ABL_Ht_NC

RTRNFA143WJZZ (Sharp Alexander Slim II)
C-B+-Gnd-30v-30v-AFC-180v-Gnd-H-ABL

F0122PE ( Q-Beat
Tajam ) C_B+_24v_nc_nc_Afc_Gnd_H_180v_Abl



BSC 25-0232A,RTRN FA104WJZZ,FA132WJZ,FA122WJ (pin data flyback tv Sharp alexander)
C-B+-Gnd-24v-nc-AFC-180v-Gnd-H-ABL

cara mengatasi mesin cuci aqua dengan kode error

Kode Error Mesin Cuci Aqua Japan




Sebagai ibu rumah tangga, tentu tak lepas dari tugas rutin sehari - hari seperti memasak, mencuci maupun mengurus anak. Aktivitas padat ini seringkali membuat bunda kecapean apabila tak didukung oleh peralatan elektronik.


Produk mesin cuci dapat membantu para ibu meringkankan salah satu pekerjaan mencuci dengan cepat dan praktis. Sehingga tak perlu lagi membuang - buang banyak waktu ataupun tenaga hanya untuk merendam, membilas serta membersihkan pakaian.

Mesin cuci merupakan hasil perkembangan teknologi yang kini telah mengalami kemajuan pesat baik dari segi desain, fitur dan kemampuannya. Namun, secanggih apapun sebuah peralatan elektronik tentu memiliki batas usia komponen, dimana kinerja akan menurun seiring pemakaian.

Perbedaannya terletak pada masalah waktu saja, dimana sebagian produk cepat rusak tetapi ada pula yang mampu melampaui masa garansi. Mungkin, masih banyak para pengguna yang belum mengetahui kode error mesin cuci Aqua Japan.

Fitur Kode Error Mesin Cuci
Awet atau tidaknya mesin cuci, memang tergantung dari kebiasaan pengguna dalam mengoperasikan dan merawat unit secara berkala. Dengan kata lain, jika mereka mematuhi semua prosedur dari buku panduan resmi tentu akan memperoleh manfaat tersendiri.

Produsen Aqua Japan menyediakan fitur self diagnosis yang secara otomatis mendeteksi kendala yang sedang terjadi pada unit. Fungsi ini akan memberi informasi dengan menampilkan sebuah kode error tertentu di papan kontrol

Setiap kode error mesin cuci Aqua Japan mempunyai arti yang berbeda - beda menurut letak kegagalan fungsi maupun kerusakan. Dengan demikian, para pangguna dapat mengetahui apa yang sedang terjadi pada perangkat sekaligus mengatasinya sendiri.

Fitur kode tersebut dapat mengurangi ketergantungan konsumen pada keharusan menghubungi layanan service center. Karena tidak semua permasalahan mesin cuci menandakan sebuah kerusakan saja, ada pula yang hanya error biasa self Diagnostic hanya terdapat pada mesin cuci Aqua dengan model 1 tabung, karena produk ini termasuk peralatan otomatis berteknologi canggih. Sedangkan, tipe twin tube belum mendukung kemampuan identifikasi melalui kode.
Kode Error Mesin Cuci Aqua JapanTerlepas dari spesifikasi produk yang kamu beli, mesin cuci merek Aqua Japan kategori 1 tabung baik top loading maupun front loading umumnya mendukung kode error. Selain itu, display pada papan kontrol akan menampilkan kode tersebut yang harus di terjemahkan sendiri.

1. Kode E2 3e

Kode error berupa E1 berkaitan dengan saluran masuk air dari keran ke dalam tabung, kondisi ini mungkin saja hanya kesalahan biasa atau kerusakan. Apabila pada papan kontrol muncul E1 berarti:
Keran air belum dibuka sehingga tidak dapat mengalir ke dalam tabung.
Jaringan filter katup masukan air terssumbat.
Air telah masuk ke dalam tabung lebih dari 30 menit tetapi volumenya kurang.

Cara mengatasinya yaitu buka terlebih dahulu keran dan pastikan selang tidak tersumbat maupun terlipat. Kemudian bersihkan jaring filter katup masukan air seharusnya unit akan kembali normal dan kode hilang dari layar.

Saat volume air masih kurang meski telah kamu isi lebih dari 30 menit, ubah sistem pengisian dengan bantuan pompa atau toren.

2. Kode E2

Error E2 yang tampil pada display papan kontrol menginformasikan kepada pengguna bahwa terdeteksi masalah di bagian saluran pembuangan. Apabila ini terjadi, artinya air macet dan tidak dapat keluar dengan sempurna.

Cobalah cek selang pembuangan barangkali terlipat atau tersumbat oleh sisa residu yang menumpuk. Pastikan pula instalasi saluran sesuai prosedur yaitu menurun agar air bisa keluar dengan mudah.
3. Kode E3

Saat kode error E3 muncul, terdeteksi permasalahan di bagian pengeringan yang berarti proses tidak dapat berjalan. Hal ini menandakan komponen elektronik berupa CPU mengalami kerusakan sehingga perlu penggantian.

4. Error E4

Apabila kamu lupa menutup pintu mesin cuci Aqua Japan, maka akan tampil kode error E4 pada notifikasi papan kontrol. Namun, kondisi tersebut bisa juga terjadi karena kabel switch terputus sehingga kamu harus mengganti sambungan lid switch.

5. Error E5

Kode error E5 juga berkaitan dengan permasalahan pada tutup mesin cuci Aqua namun dalam kondisi berbeda. Notifikasi ini akan muncul apabila pintu tidak tertutup ketika fitur child lock aktif atau bisa juga terjadi kerusakan saklar.

Cara mengatasinya, matikan fungsi child lock dan cabut steker lalu pasang kembali seperti semula. Jika masih error berarti saklar pengaman rusak dan kamu perlu memperbaikinya.

6. Kode Error EA

Mesin cuci produksi Aqua mempunyai sensor khusus untuk mengatur dan mendeteksi ketinggian air. Kode kesalahan EA secara otomatis muncul saat komponen ini mengalami kerusakan dimana hanya ada satu solusi yaitu ganti.

7. Kode Error EC

Mesin cuci akan menampilkan kode error EC saat terdeteksi kerusakan pada sensor penimbangan cucian. Bagian ini bertanggung jawab untuk menimbang beban pakaian dan menyesuaikan kebutuhan air yang tepat.

Silahkan hubungi layanan service center atau teknisi terdekat guna memperoleh penanganan lebih lanjut, sekaligus penggantian spare part.

Kode error mesin cuci Aqua Japan membantu para pengguna untuk memahami kondisi yang sedang terjadi pada perangkat. Agar mereka mampu menganalisa dan mengatasi berbagai permasalahan secara mandiri sebelum memutuskan untuk service.

Itulah penjelasan singkat mengenai daftar kode error mesin cuci Aqua Japan paling lengkap yang mendukung semua tipe. Semoga bermanfaat dan menjadi referensi terbaik agar unit bisa berfungsi normal lagi seperti semula.

service tv terpercaya sebandung

Jika tv rusak, anda tidak perlu membawa televisi anda kebengkel cukup hubungi kami, insyaallah kami datang ke tempat anda.

kini kami mempunyai solusinya untuk mempermudah anda dalam memperbaiki televisi anda, anda cukup telepon kami dan teknisi kami akan segera ketempat anda secepatnya, jadi anda tidak perlu repot - repot membawa televisi anda ketempat bengkel - bengkel televisi yang jauh.

segala kerusakan televisi :led tv, lcd tv, tv tabung dll.

panggilan:

* Perumahan

* Town house

* Restaurant

* Apartement

* Residencee

* Sekolah/kampus

* Hotel

* Mall

spesifikasi tentang kami :

-bergaransi

- setiap hari buka

- selesai ditempat ( tergantung kerusakan)

- teknisi terlatih,handal dan berpengalaman dibidang nya.

- service cepat I s/d 2 jam ( tergantung kerusakannya)

 - untuk biaya service disesuaikan untuk tv led, tv tabung dan plasma tiap type beda harga servicenya, untuk part kami sudah menyediakan

- segala merk televisi ( samsung toshiba, sony, sharp, LG, polytron, panasonic, changhong, akira, Akari, konka, TCL, coocaa, hitachimek tv china, dll)

- service televisi online terpercaya sebandung

- melayani anda dengan senang hati,ramah, dan senyum sudah banyak yang membuktikannya, silakan anda buktikan sendiri

pelayanan kami. kepuasan anda yang kami utamakan

DATA PARAMETER SAMSUNG, MODEL : CS-29z40MQ

Data eeprom atau data memory pada model televisi sekarang sering bergeser, entah itu pengaturan layar, suara maupun gambar. Berbeda dengan model televisi Jadul yang serba manual pengaturannya, sekarang sudah memasuki dunia digital dan pengaturan semua diatur hanya dengan angka-angka dan huruf. Di bawah ini saya memposting data eeprom untuk televisi SAMSUNG, MODEL : CS-29z40MQ, TYPE-ARY29TS semoga ini bisa menjadi referensi bagi anda semua...




Defleksi


V amp 13 Pergeseran V -55 H EW 2 Pergeseran H 111 V Liniaritas 0 V SC 43 H Parabola 50 Sudut Atas -4 Sudut Bawah 8 Sudut Atas6 -3 Sudut Bawah6 -17 H Trapesium 1
Busur -3 Malaikat 2 Waktu EHT 20 Ambang Batas EHT 1
EHT Vertikal -12 EHT Horizontal 5 EHT Vertikal2 -19 EHT Horizontal2 7

Penyesuaian Video 1

R Memotong 130

G Memotong 132

B Memotong 128

R Drive 143
G drive 127

B Drive 155

Sub Terang 73

Sub Kontras 49
Sub Warna 7

Sub Tint 52

AKB O

Opsi 1

BCL

Threshold 20
BCL Gain 240

BCL Time 255

Sub Sharpness (RF) 10

DVD R Cut off -5
DVD B Cut off -4

BCL T Cup 100

SECAM Sub Warna 2

NTSC Sub Warna 7

Penyesuaian Video 2

VSU 2

Melodi Volume 10

HB Mulai 159

HB Berhenti 159
RF AGC 4

VM Gain 0

VM Delay 0

V Puncak 0
BLE Tilt 6

BLE Gain 1

BLE Mode 2

BLE Break 1
CTI Gain 0

CTI Coring 0

LTI Gain 0

D-EHT Time 5
Rasio DCT 50

LTI Aktifkan 0

VSP COMB 0

Penyesuaian Video 3

NR off Nilai 3

Gamma Mode 1

Gamma Corection 35

BST Titik Awal 125

BST Gain (B) 50

DPWL GAIN 60

DPWL Mulai 145

SECAM DR 2
kamera DB 1

Pilihan :

1. Sistem : CS

2. Suara : NICAM

3. CRT : 4 : 3

4. Jack AV : 2 RCA+DVD
5. FM Otomatis : Aktif

6. Bahasa Teks : Eropa Barat

7. LNA : Nonaktif

8. Deviasi Tinggi : Nonaktif
9. TTX hidup/mati : hidup

10. TTX ganda : mati

11. Kemiringan : mati

12. Mode Hotel : mati
13. Kurva Volume : Kurva Besar.

14. Bahasa OSD : Asia Timur.

15. Harga Daftar TTX : off
16. Pencarian LNA : mati

17. X-RAY : mati

18. ALPS 2-Tuner : mati

19. Max Beam Check : hidup

Penundaan YC

PAL Delay : -3 SECAM Delay : -3 NTSC Delay : -3 PAL (AV) : -1
SECAM ( AV ) :-3 NTSC ( AV ) : -3

cara membuat tester remot sederhana

Rangkaian remote tester adalah rangkaian sensor yang memanfaatkan pantulan cahaya radiasi elektromagnetik dari Infrared remote televisi yang kemudian diterima oleh TSOP sensor untuk diproses lebih lanjut.


Rangkaian remote tester ini menggunakan sensor TSOP sebagai perubah radiasi gelombang elektromagnetik dari Infrared remote menjadi energi lirtrik untuk iproses lebih lanjut.

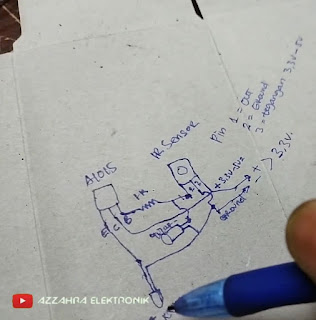

Berikut rangkaian remote tester menggunakan TSOP sensor:

Daftar Komponen :

1. TSOP 1738              1 buah

2. Transistor A1015     1 buah

3. Resistor 1k                1 buah

4. Elco 4.7uF                 1 buah

5. LED                          1 buah

8. Baterai 4V                 1 buah

Penjelasan rangkaian:

Saat sensor TSOP menerima pantulan cahaya dari IR LED , maka cahaya tersebut dirubah menjadi sinyal listrik yang selajutnya mentriger kaki basis Transistor BC557 sehingga ada arus mengalir dari kaki emitor ke kaki kolektor  yang menyebabkan LED dan Buzer aktif sesaat sampai tombol pada remote dilepas. fungsi komponen elco 10uF untuk mengatur lamanya LED dan buzer aktif.

Untuk mengetahui cara Perakitannya bisa tonton Disini

Cara menurunkan tegangan backlight mp3398a

Untuk MP3398 untuk mengurangi arus led, maka yang perlu dimodifikasi adalah NILAI Resistor pada kaki no.6 pin-ISET. Makin besar nilai R, maka makin tambah kecil besarnya arus led. Sebagai contoh lihat skema diatas. Karena pin-ISET ada 2 buah resistor yang diparalel. Maka untik menurunkam arus led cukup dengan cara melepas salah satu R tersebut. Lihat skema dibawah:



Ini contoh mainbord Panasonic Th-32d305g

Data parameter tv LG pearl black model 29FU6RL

masuk service mode,tekan menu remot bersamaan menu panel tv,adjust pakae vol-/+,navigasi naik turun pakai ch-/ +,geser per halaman pakai menu remot,simpan data yg sudah dirubah tekan ok remot,keluar standbykan TV.




Data epprom tv LG pearl black model 29FU6RL

ic TDA12011PQ/N1F00 SK1650 CM 4796 :

V SLPOE 12

H BOW 34

V SHIFT 37

H PARALL 32

V LINEAR 38

S CORRECT 38

V AMPLI 25

V SCROLL 21

H SHIFT 25

V ZOOM 25

EW WIDTH 50

WBR 2

EW PARAB 46

WBF 2

EW TRAPE 27

V SYNSLI 0

EW UPCOR 63

OVRVOLIN 0

EW LOCOR 53

V GUARD 1

tekan menu :

OVMADAPT 0

BOOSTVAL 0

OVMTHR 1

MAX VOL 100

ADC LEV 16

DCXO VAL 63

DEC LEV 18

DCXOA 0

MONO LEV 18

TEXT-V 40

NICAM LEV 22

TEXT-H 5

FILTBW 0

DBB GAIN 8.

BAMA FC 8

AUX3 VOL 84

FMWINDOW 0

tekan menu :

WB 1

CHSE 1

BKS 1

ACL 1

BSD 0

CLPDEL50 18

DSK 1

CLPDEL60 18

COR 2

CLPLEN 3

PF 2

CLMPID 3

RPO 2

DEGAUSS 1

RPA 2

PWLDAC 5

IFOFF 47

tekan menu :

INCH 0 29 INCH SLIM

SYSTEM 0 BG/I/DK/M 200PR 1

TOP 0

ACMS 1

CH-AU 0

SCREEN 1

tekan menu :

CHASSIS 2 CW62D PIP 0 NO PIP VOL CURV 1 A2STREO 1 I/II SAV 1 AV3 0

tekan menu :

SCART 0

NO SCART DVD 1

XWAVE 0

EYE 0 4

KEY 0

TILT 0

DBB 0

tekan menu :

OSD LANG 1

EASTASIA TXT LANG 0

RESERVED USB 0

AV2 1

tekan menu :

REMOCON 0

HOTEL 0

TURBOSCH 1

TURBOP/S 0

LGEINVOL 0

QUARRAN 0

TEXT 0 TS-AK 1

tekan menu :

AGC 27

RG 29

GG 26

BG 33

BLO-R 40

BLO-G 26

CDL 8 L-DLY 13

RGB-BRI 20

Data parameter lg ultra slim 21SL2RD

TV LG ultra slim

Model: 21SL2RD

Chasis CW81A

Ic: LV76213

EW. KA393/K2196

Service mode :

- tekan menu remot,bersamaan menu panel tv

- pindah2 halaman pakai menu remot

- navigasi naik turun pakai CH up/down remot - adjust parameter pakai volume -/+ remot

- simpan dan keluar standbykan tv




Untuk mengatur parameternya simak gambar di bawah ini:


























Terimakasih semoga bisa membantu.

Data epprom tv LG Pearl Black model 21FU6AD ic LV76211

Data epprom tv LG Pearl Black model 21FU6AD ic LV76211


Untuk masuk menu servis mode tv harus dalam keadaan hidup kemudiam tekan tombol menu di tv dan diremot secara bersamaan, kalau masih tidak keluar coba dengan cara kedua dengan menekan tombol ok di tv dan tombol ok diremot






Data epprom tv LG Pearl Black
model 21FU6AD
ic LV76211 :
RF AGC 47
R-BIAS 72
G-BIAS 90
B-BIAS 94
R-DRIVE 80
G-DRIVE 85
B-DRIVE 104
Y DELAY 7
OSD CONT 5
OSD POS 42
tekan menu :
V-POS 5 HP BOW 19
V-LIN 20 HP ANGLE 16
VA 39 HS COMP 6
H POS 14 V SC 18
EW WIDTH 84 V COMP 6
EW PARAB 24 VDC 15
EW TRAPE 14 V BLK SW 2
EW UPCOR 14 H BLK L 2
EW LOCOR 15 H BLK R 2
EW COR 0
tekan :
DEEM TC 0 MONO 1
FM GAIN 0 VOLUME R 127
A2SW 0 TONE ATT 0
SIF SYS 1 T BOOST C 0
CH CONV 0 TREBEL 23
FM MUTE 0 PSEUD ST 0
VOL FIL 1 B BOOST C 1
VOLUME L 127 BASS GA 20
AUDIO SW 1 S TRAP 7
SURR CNT 0 S TRAP SW 1
tekan menu :
FDDS 0 DC RESET 0
DELAY T BS START 3
Y FILTER 1 BS GAIN 3
C FILTER 3 C TRAP 2
Y APF 0 C BPF 1
COR GAIN 2 GAMMA GA 0
P SHOOT 0 GRAY MDE 0
O SHOOT 0 Y CMIX 0
WPL OPE 0 TXT CC 0
GAMMA ST 3 VIN/XRGB 1
tekan menu :
T DISABLE 1 V SYN 0
H FREQ 70 CD MODE 0
AFC G 0 FBPBLK 1
A MUTE 1 AFCNST 0
V MUTE 0 AFC2SW 0
SYN KILL 0 CROSS BW 0
V KILL 0 BLK DEF 0
V SEP 0 SUB BIAS 40
V RES T 0 V TRANS 1
HLVDT 1 DIG OSD 0
tekan menu :
RGB CONT 8 CBYPASS 0
RGB TEMP 0 C KI ON 0
ACL DEF 0 C KI OFF 0
ACL SW 1 C KI OPE 4
ABL DEF 0 GRN ADJ 0
MID STP 1 TINT TH 0
ABL TH 3 ID KILL 0
VXO ADJ 5 CVCO ADJ 2
CBCRIN 0 VCO CNTR 0
C EXT 0 FSC/EHT 0
tekan menu :
C SYS 0 SVO SW 0
RY-BY GA 8 VIF SYS 1
RY-BY AN 10 V LEVEL 4
RY LEVEL 16 OM TYPE 0
BY LEVEL 12 OM SW 0
GY AMP 10 OM LEVEL 0
HTNO CLR 0 VCO FREQ 100
VXO FREE 0 A MONI SW 0
VXO STBY 0 AFT SENS 0
IF AGC 0 VCO ADJ 8
tekan menu :
VIDEO SW 0 MONI C2 0
SYNC SS 2 DDSBPF 2
D INTLACE 0 NICAM ONCN 0
OE TEST 0 NIICAM OFF 1
0 EXT RB 8
0 EXT GB 8
0 EXT BB 8
0 EXT RDR 8
0 EXT GDR 8
0 EXT BDR 8
tekan menu :
DE EM SW 1 CLM PID 2
CLK STOP 0 PIP H 2
TEST MODE 0 SND 1 FILO 0
MONI CBCR 0 SND 1 FIL 1 0
IF TEST 0 SND 2 FIL 0 1
DVD VOL 0 SND 2 FIL 1 0
MAX VOL 100
CLP DEL 50 18
CLP DEL 60 18
CLP LEN 2
tekan menu :
EW 1
DVD COLOR 1
V CURVE 0
V MUTE 0
TELETEXT 0
SCART 0 NO
tekan menu :
DVD 1
EYE 0
GAME 0
XWAVE 0
COLOR T 1
DEGAUSS 0
HOTEL 0
200 PR 0
tekan menu :
QUARRAN 0
DUAL SV 1
PIP 0
HI DEV 0
SIDE 81B 0
NICAM ES3 0
LOGO 0
tekan menu :

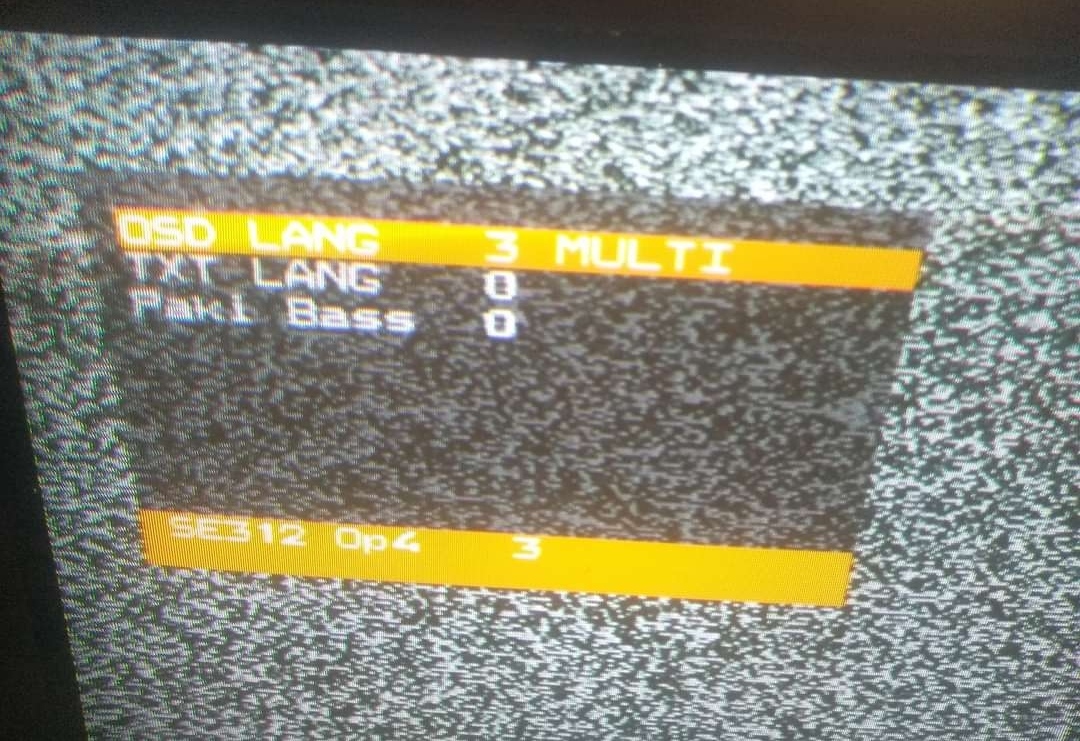

OSD LANG 3 MULTI
TXT LANG 0
PAKI BASS 0
tekan menu :

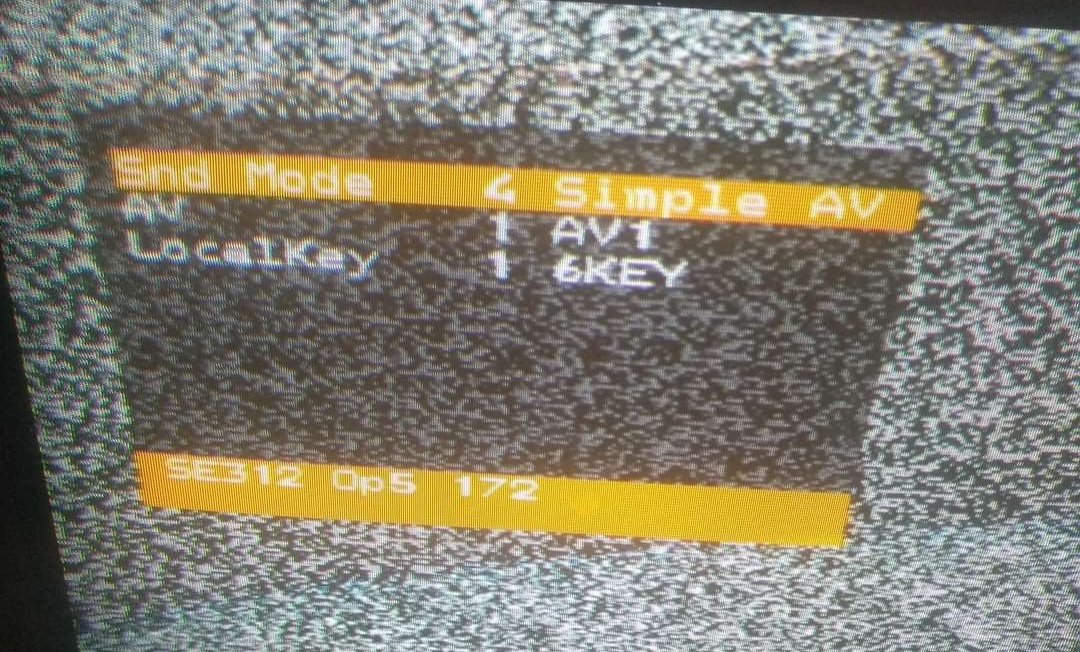

SND MODE 4 SIMPLE AV
AV 1 AV1
LOCAL KEY 1 6 KEY
masuk service mode volume
00,tekan menu
remot,menu remot+menu panel tv
tekan dan
tahan bersamaan,pindah
perhalaman tekan
menu,rubah data tekan volume -/
+,geser naik
turun tekan ch-/+,simpan tekan
OK remot,keluar
standbykan tv.

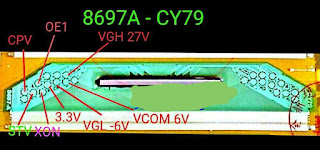

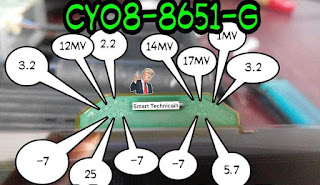

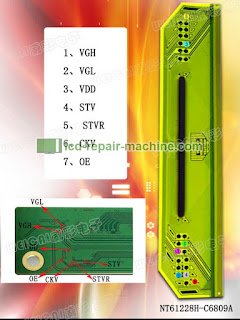

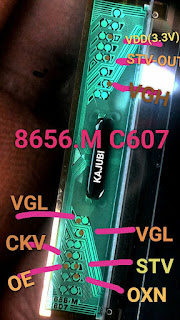

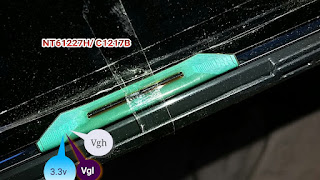

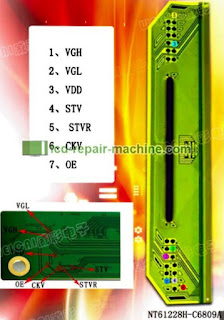

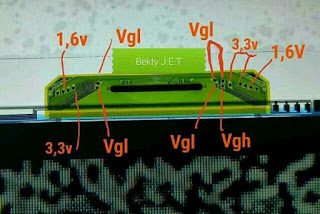

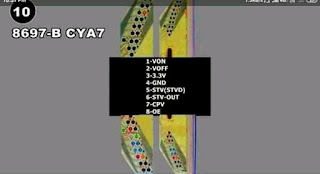

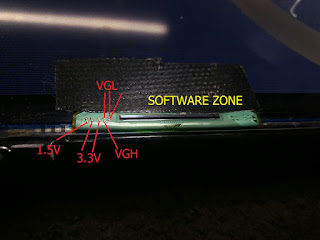

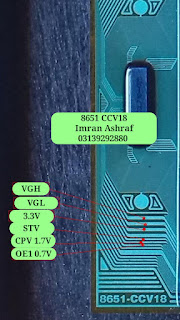

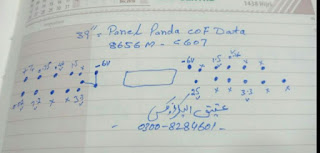

Data kupingan led lebih lengkap

Data kupingan led dan lcd terlengkap


Bagi sahabat yang kesulitan saya sudah mengupload data kupingan lebih lengkap silahkan cari sesuai dengan yang dibutuhkan
