FUNGSI TUNER, JENIS-JENIS TUNER, FUNGSI KAKI-KAKI TUNER DAN KERUSAKAN PADA TUNER
Fungsi tuner
Tidak lepas dari blok-blok perangkat TV yang segitu banyaknya, Penulis berusaha untuk mengulas beberapa blok saja tetapi dengan cara yang sedikit berbeda, yaitu blok-blok berdasarkan fungsi dari komponen aktif berikut penjelasan sekadarnya yang Penulis sesuaikan dengan kondisi desain saat ini. Komponen aktif tersebut mungkin saja hanya bagian kecil dari blok yang berada dalam sebuah IC TV atau 1 blok utuh (modul), misalnya tuner.
Sebelum melanjutkan, sebaiknya para Pembaca sudah mengetahui susunan diagram blok dan cara kerja sebuah perangkat TV hitam putih (B/W) dan perangkat TV warna sekaligus dapat membedakan perbedaan bloknya. Banyak sekali literatur-literatur yang menerangkan susunan sistem blok perangkat TV dimaksud.
PEMBATASAN MASALAH
Guna membatasi topik, Penulis hanya mengulas blok-blok dasar, analisa kerusakan-kerusakan beserta tips-tips perbaikan. Semua ulasan ini hanya dibatasi pada blok-blok TV analog yang menggunakan CRT (cathode ray tube) tetapi tidak menutup kemungkinan untuk menyinggung komponen/blok pada jenis tv lainnya.
BLOK 1 TUNER
Fungsi utama tuner adalah untuk menala frekuensi radio kemudian frekuensi yang tertala tersebut diubah menjadi frekuensi baru yang dinamakan frekuensi IF. Frekuensi IF ini yang berisi informasi-informasi/data-data yang dibawa oleh carier/frekuensi radio yang dipancarkan yang nantinya diproses dan diurai menjadi informasi-informasi yang terpisah (mudahnya, jika pada TV yaitu sinyal video dan sinyal audio).
Metode untuk menghasilkan IF umumnya menggunakan metode mixing (pecampuran/heterodyning) dengan osilator lokal, selisih pengurangan atau penjumlahan antara frekuensi lokal dengan frekuensi yang ditala tersebut dinamakan intermediate frequency (IF) yang umumnya besarnya jauh sekali di bawah dari 2 frekuensi yang dicampur tersebut.
Besarnya frekuensi IF yang dihasilkan tuner sangat bervariasi, paling sering dijumpai sekitar 38,9MHz (TDQ-38), kadang ada juga yang 44MHz. Frekuensi IF inilah yang akan diproses/didekoder oleh rangkaian IF hingga akhirnya dihasilkan gambar, suara atau informasi-informasi lain misalnya data teletext, multiplex/nicam dan lain-lain.
Skema/diagram Blok Dasar Tuner 1 Band
Di atas adalah diagram blok tuner 1 band dan tidak jauh berbeda untuk band yang lain. Sinyal RF diterima oleh antena kemudian ditala/dipilih oleh rangkaian tala pada penguat RF pertama kemudian dimasukan ke rangkaian mixer, mixer ini berfungsi untuk mencampur frekuensi yang telah terpilih dan dikuatkan oleh penguat RF pertama dengan frekuensi lokal yang tertala juga. Dari proses mixing tersebut, dihasilkan beberapa frekuensi baru yang salah satunya dikuatkan dan difilter untuk menghasilkan frekuensi IF. Karena frekuensi IF yang dihasilkan harus dipertahankan pada frekuensi tertentu, maka semua rangkaian tala harus dalam posisi yang selaras, artinya, jika rangkaian tala/pemilih digeser naik 1MHz, osilator juga digeser naik 1MHz juga, keduanya secara bersamaan.
Rangkaian tala umumnya terdiri dari induktor dan kapasitor yang tersusun secara paralel (membentuk band pass filter atau perangkap gelombang). Pada umumnya, rangkaian tala pada osilator lokal juga mempunyai bentuk yang sama pula. Sedangkan metode-metode penggeseran/pemilihan frekuensi dengan menggeser nilai capasitor dalam rangkaian resonansinya, dapat menggunakan varco atau menggunakan dioda varaktor. Dioda varaktor ini bekerja mirip dengan kapasitor trimmer, tetapi dengan kontrol tegangan. Semakin tinggi tegangan yang masuk, semakin rendah nilai kapasitansi varactor, semakin rendah nilai kapasitor, semakin tinggi frekuensi yang tertala atau yang dihasilkan oleh osilator lokal.
Jenis-jenis Tuner
Banyak sekali jenis tuner TV, tetapi Penulis di sini hanya mengulas 3 jenis tuner saja yang Penulis kelompokkan dari metode penggeseran frekuensi dan yang sering ditemui.
Tuner Biasa/manual, tuner ini dapat ditemukan pada TV-TV model lama yang manual, metode penggeserannya menggunakan varco yang dilengkapi dengan knop. Umumnya terdiri dari 1 band saja untuk satu modul tuner.
Tuner VT, metode penggeserannya sudah menggunakan tegangan sebagai kontrolnya, reactor aktifnya menggunakan dioda varactor (variable reactor). Ciri utamanya, masih menggunakan pin/kaki yang berfungsi sebagai masukan tegangan kontrol frekuensi yang dinamakan kaki VT (voltage tune). Besar tegangan VT dalam rentang 0 s/d 30an volt. Pada model TV lama, tegangan VT ini dihasilkan oleh potensio/trimpot pemilih channel/gelombang. Sedangkan pada model yang lebih baru, sudah menggunakan IC program untuk mengontrolnya.
Tuner PLL. Secara internal, metode penggeseran sama dengan tuner VT, perbedaannya, di dalam tuner tersebut sudah dilengkapi rangkaian PLL. Karena yang digunakan adalah PLL/synthesizer, maka cara penggeserannya cukup dengan data yang dikirimkan oleh IC program ke prosesor PLL dalam tuner tersebut. Umumnya menggunakan bus data berjenis I2C, karena bus data jenis ini sudah lazim dipakai pada desain perangkat televisi. Ciri utama tuner ini adalah adanya kaki/pin SDA dan SCL, dan juga pin untuk sumber tegangan VT tetap.
Fungsi-fungsi Kaki pada Tuner
AGC, Automatic Gain Control. Tidak semua gelombang RF yang diterima mempunyai daya yang sama, ada yang jernih ada juga yang kurang. Ada sinyal yang kuat juga ada yang lemah. Guna mengatasinya, dibuatkan pin/kaki AGC yang berfungsi untuk mengatur penguatan secara otomatis, level tegangan pada pin ini secara otomatis akan mengikuti tingkat level kuat tidaknya sinyal RF yang masuk, tegangan berasal dari blok IF. Cara kerjanya secara umum yaitu semakin kuat sinyal RF yang masuk/ditala, semakin kecil tegangan pada pin ini. Tegangan yang bervariasi pada pin ini bersumber dari penguat AGC pada blok IF.
AFT, Automatic Fine Tuning. Osilator lokal pada tuner umumnya berjenis VFO (variable frequency oscillator), yang berciri khas mudah digeser sekaligus mudah bergeser sendiri, sehingga dapat sedikit menggeser talaan yang dilakukan oleh tegangan VT. AFT digunakan untuk ‘mengembalikan’ frekuensi yang bergeser tersebut dalam rentang yang relatif sempit. Jika talaan bergeser melebihi ambang AFT, maka VT yang digunakan untuk fungsi ‘mengembalikan’ talaan tersebut.
VT, Voltage Tune. Di awal sudah disinggung fungsi dari VT, yaitu untuk menggeser frekuensi tuner berdasarkan tegangan yang diberikan ke pin ini. Tegangan VT ini umumnya dikontrol oleh pemilih channel. Jika pemilih channelnya menggunakan IC program, maka pengontrol besar tegangan pada VT adalah IC program. Ketika proses Search, normalnya akan terukur tegangan pada pin ini dimulai dari 0V dan beranjak naik hingga sekitar 33V.
SDA, SCL. Pin ini dapat ditemukan pada tuner-tuner model PLL. Berfungsi sebagai jalur pengontrol tuner, hampir semua fungsi dalam tuner dapat dikontrol oleh bus data ini. Tuner-tuner PLL, tidak lagi menggunakan tegangan VT untuk menggeser frekuensi tuner, tetapi dengan data yang dikirimkan ke tuner, maka tuner secara otomatis akan mengeset VT-nya sendiri berdasarkan data yang dikirimkan oleh IC program/controller.
BM, BP. Adalah pin supply tegangan untuk tuner. Tegangan kerja sebuah tuner bervariasi, tergantung tipe dan model. Banyak ditemui yang mengkonsumsi tegangan 5, 9 dan 12V.
BL, BH, BU. Merupakan pin supply tegangan untuk tiap band. Fungsinya untuk memberi tegangan blok band rangkaian tuner. Pin BM pada tuner dipakai untuk mensupply blok penguat IF, sedangkan pin BL, BH dan BU digunakan untuk mensupply blok-blok dari tiap band pada tuner sehingga fungsi utamanya sebagai pemilih band dari tuner tersebut, caranya dengan memberi tegangan pada salah satu pin band tersebut.
BAND A, BAND B. Berbeda dengan pin band supply di atas, pin ini juga berfungsi sebagai pemilih band. Untuk memilih band tinggal memberi tegangan (umumnya dalam level logik, 5V) berdasarkan bilangan biner 2 bit, bit pertama band_B dan bit kedua adalah band_A. Sedangkan bilangan biner 2 bit secara urut adalah, 00, 01, 10 dan 11, jadi memungkinkan untuk membuat/memilih 4 kombinasi hanya dengan 2 pin ini.
IF-O. Pin ini merupakan pin keluaran dari modul tuner. Ada yang cuma 1 pin IF out ada juga yang 2 IF out. Keluaran dari pin ini yang akhirnya didekoder/diproses oleh rangkaian/blok IF.
Pin-pin lainnya, biasanya berfungsi lebih spesifik dan tidak begitu populer misalnya Tuner Address.
Kerusakan-kerusakan pada Tuner
Tidak bisa menangkap gelombang, penyebabnya antara lain : 1. pin Antena lepas, untuk mengeceknya tinggal membuka penutup/casing tuner. Biasanya hanya dengan solder ulang. 2. AGC yang tidak bekerja, prinsip dasar AGC adalah memberikan tegangan bias kepada tuner yang besar tegangannya disesuaikan secara otomatis oleh kuatnya sinyal yang masuk. Semakin besar/kuat sinyal yang masuk, semakin kecil tegangan pada pin AGC. Dan 3. IF out tidak ada yang mungkin disebabkan rusaknya blok mixer.
Gelombang bergeser, sering disebabkan karena varaktor tidak lagi mampu mempertahankan nilainya, juga sering disebabkan oleh sistem AFT pada bagian IF yang bermasalah.
Tidak bisa diset/dipilih band-nya, sistem band swith umumnya menggunakan dioda, dengan dioda yang bocor, dapat menyebabkan bocornya tegangan ke pemilih band yang lain.
Tidak lepas dari blok-blok perangkat TV yang segitu banyaknya, Penulis berusaha untuk mengulas beberapa blok saja tetapi dengan cara yang sedikit berbeda, yaitu blok-blok berdasarkan fungsi dari komponen aktif berikut penjelasan sekadarnya yang Penulis sesuaikan dengan kondisi desain saat ini. Komponen aktif tersebut mungkin saja hanya bagian kecil dari blok yang berada dalam sebuah IC TV atau 1 blok utuh (modul), misalnya tuner.
Sebelum melanjutkan, sebaiknya para Pembaca sudah mengetahui susunan diagram blok dan cara kerja sebuah perangkat TV hitam putih (B/W) dan perangkat TV warna sekaligus dapat membedakan perbedaan bloknya. Banyak sekali literatur-literatur yang menerangkan susunan sistem blok perangkat TV dimaksud.
PEMBATASAN MASALAH
Guna membatasi topik, Penulis hanya mengulas blok-blok dasar, analisa kerusakan-kerusakan beserta tips-tips perbaikan. Semua ulasan ini hanya dibatasi pada blok-blok TV analog yang menggunakan CRT (cathode ray tube) tetapi tidak menutup kemungkinan untuk menyinggung komponen/blok pada jenis tv lainnya.
BLOK 1 TUNER
Fungsi utama tuner adalah untuk menala frekuensi radio kemudian frekuensi yang tertala tersebut diubah menjadi frekuensi baru yang dinamakan frekuensi IF. Frekuensi IF ini yang berisi informasi-informasi/data-data yang dibawa oleh carier/frekuensi radio yang dipancarkan yang nantinya diproses dan diurai menjadi informasi-informasi yang terpisah (mudahnya, jika pada TV yaitu sinyal video dan sinyal audio).
Metode untuk menghasilkan IF umumnya menggunakan metode mixing (pecampuran/heterodyning) dengan osilator lokal, selisih pengurangan atau penjumlahan antara frekuensi lokal dengan frekuensi yang ditala tersebut dinamakan intermediate frequency (IF) yang umumnya besarnya jauh sekali di bawah dari 2 frekuensi yang dicampur tersebut.
Besarnya frekuensi IF yang dihasilkan tuner sangat bervariasi, paling sering dijumpai sekitar 38,9MHz (TDQ-38), kadang ada juga yang 44MHz. Frekuensi IF inilah yang akan diproses/didekoder oleh rangkaian IF hingga akhirnya dihasilkan gambar, suara atau informasi-informasi lain misalnya data teletext, multiplex/nicam dan lain-lain.
Skema/diagram Blok Dasar Tuner 1 Band
Di atas adalah diagram blok tuner 1 band dan tidak jauh berbeda untuk band yang lain. Sinyal RF diterima oleh antena kemudian ditala/dipilih oleh rangkaian tala pada penguat RF pertama kemudian dimasukan ke rangkaian mixer, mixer ini berfungsi untuk mencampur frekuensi yang telah terpilih dan dikuatkan oleh penguat RF pertama dengan frekuensi lokal yang tertala juga. Dari proses mixing tersebut, dihasilkan beberapa frekuensi baru yang salah satunya dikuatkan dan difilter untuk menghasilkan frekuensi IF. Karena frekuensi IF yang dihasilkan harus dipertahankan pada frekuensi tertentu, maka semua rangkaian tala harus dalam posisi yang selaras, artinya, jika rangkaian tala/pemilih digeser naik 1MHz, osilator juga digeser naik 1MHz juga, keduanya secara bersamaan.
Rangkaian tala umumnya terdiri dari induktor dan kapasitor yang tersusun secara paralel (membentuk band pass filter atau perangkap gelombang). Pada umumnya, rangkaian tala pada osilator lokal juga mempunyai bentuk yang sama pula. Sedangkan metode-metode penggeseran/pemilihan frekuensi dengan menggeser nilai capasitor dalam rangkaian resonansinya, dapat menggunakan varco atau menggunakan dioda varaktor. Dioda varaktor ini bekerja mirip dengan kapasitor trimmer, tetapi dengan kontrol tegangan. Semakin tinggi tegangan yang masuk, semakin rendah nilai kapasitansi varactor, semakin rendah nilai kapasitor, semakin tinggi frekuensi yang tertala atau yang dihasilkan oleh osilator lokal.
Jenis-jenis Tuner
Banyak sekali jenis tuner TV, tetapi Penulis di sini hanya mengulas 3 jenis tuner saja yang Penulis kelompokkan dari metode penggeseran frekuensi dan yang sering ditemui.
Tuner Biasa/manual, tuner ini dapat ditemukan pada TV-TV model lama yang manual, metode penggeserannya menggunakan varco yang dilengkapi dengan knop. Umumnya terdiri dari 1 band saja untuk satu modul tuner.
Tuner VT, metode penggeserannya sudah menggunakan tegangan sebagai kontrolnya, reactor aktifnya menggunakan dioda varactor (variable reactor). Ciri utamanya, masih menggunakan pin/kaki yang berfungsi sebagai masukan tegangan kontrol frekuensi yang dinamakan kaki VT (voltage tune). Besar tegangan VT dalam rentang 0 s/d 30an volt. Pada model TV lama, tegangan VT ini dihasilkan oleh potensio/trimpot pemilih channel/gelombang. Sedangkan pada model yang lebih baru, sudah menggunakan IC program untuk mengontrolnya.
Tuner PLL. Secara internal, metode penggeseran sama dengan tuner VT, perbedaannya, di dalam tuner tersebut sudah dilengkapi rangkaian PLL. Karena yang digunakan adalah PLL/synthesizer, maka cara penggeserannya cukup dengan data yang dikirimkan oleh IC program ke prosesor PLL dalam tuner tersebut. Umumnya menggunakan bus data berjenis I2C, karena bus data jenis ini sudah lazim dipakai pada desain perangkat televisi. Ciri utama tuner ini adalah adanya kaki/pin SDA dan SCL, dan juga pin untuk sumber tegangan VT tetap.
Fungsi-fungsi Kaki pada Tuner
AGC, Automatic Gain Control. Tidak semua gelombang RF yang diterima mempunyai daya yang sama, ada yang jernih ada juga yang kurang. Ada sinyal yang kuat juga ada yang lemah. Guna mengatasinya, dibuatkan pin/kaki AGC yang berfungsi untuk mengatur penguatan secara otomatis, level tegangan pada pin ini secara otomatis akan mengikuti tingkat level kuat tidaknya sinyal RF yang masuk, tegangan berasal dari blok IF. Cara kerjanya secara umum yaitu semakin kuat sinyal RF yang masuk/ditala, semakin kecil tegangan pada pin ini. Tegangan yang bervariasi pada pin ini bersumber dari penguat AGC pada blok IF.
AFT, Automatic Fine Tuning. Osilator lokal pada tuner umumnya berjenis VFO (variable frequency oscillator), yang berciri khas mudah digeser sekaligus mudah bergeser sendiri, sehingga dapat sedikit menggeser talaan yang dilakukan oleh tegangan VT. AFT digunakan untuk ‘mengembalikan’ frekuensi yang bergeser tersebut dalam rentang yang relatif sempit. Jika talaan bergeser melebihi ambang AFT, maka VT yang digunakan untuk fungsi ‘mengembalikan’ talaan tersebut.
VT, Voltage Tune. Di awal sudah disinggung fungsi dari VT, yaitu untuk menggeser frekuensi tuner berdasarkan tegangan yang diberikan ke pin ini. Tegangan VT ini umumnya dikontrol oleh pemilih channel. Jika pemilih channelnya menggunakan IC program, maka pengontrol besar tegangan pada VT adalah IC program. Ketika proses Search, normalnya akan terukur tegangan pada pin ini dimulai dari 0V dan beranjak naik hingga sekitar 33V.
SDA, SCL. Pin ini dapat ditemukan pada tuner-tuner model PLL. Berfungsi sebagai jalur pengontrol tuner, hampir semua fungsi dalam tuner dapat dikontrol oleh bus data ini. Tuner-tuner PLL, tidak lagi menggunakan tegangan VT untuk menggeser frekuensi tuner, tetapi dengan data yang dikirimkan ke tuner, maka tuner secara otomatis akan mengeset VT-nya sendiri berdasarkan data yang dikirimkan oleh IC program/controller.
BM, BP. Adalah pin supply tegangan untuk tuner. Tegangan kerja sebuah tuner bervariasi, tergantung tipe dan model. Banyak ditemui yang mengkonsumsi tegangan 5, 9 dan 12V.
BL, BH, BU. Merupakan pin supply tegangan untuk tiap band. Fungsinya untuk memberi tegangan blok band rangkaian tuner. Pin BM pada tuner dipakai untuk mensupply blok penguat IF, sedangkan pin BL, BH dan BU digunakan untuk mensupply blok-blok dari tiap band pada tuner sehingga fungsi utamanya sebagai pemilih band dari tuner tersebut, caranya dengan memberi tegangan pada salah satu pin band tersebut.
BAND A, BAND B. Berbeda dengan pin band supply di atas, pin ini juga berfungsi sebagai pemilih band. Untuk memilih band tinggal memberi tegangan (umumnya dalam level logik, 5V) berdasarkan bilangan biner 2 bit, bit pertama band_B dan bit kedua adalah band_A. Sedangkan bilangan biner 2 bit secara urut adalah, 00, 01, 10 dan 11, jadi memungkinkan untuk membuat/memilih 4 kombinasi hanya dengan 2 pin ini.
IF-O. Pin ini merupakan pin keluaran dari modul tuner. Ada yang cuma 1 pin IF out ada juga yang 2 IF out. Keluaran dari pin ini yang akhirnya didekoder/diproses oleh rangkaian/blok IF.
Pin-pin lainnya, biasanya berfungsi lebih spesifik dan tidak begitu populer misalnya Tuner Address.
Kerusakan-kerusakan pada Tuner
Tidak bisa menangkap gelombang, penyebabnya antara lain : 1. pin Antena lepas, untuk mengeceknya tinggal membuka penutup/casing tuner. Biasanya hanya dengan solder ulang. 2. AGC yang tidak bekerja, prinsip dasar AGC adalah memberikan tegangan bias kepada tuner yang besar tegangannya disesuaikan secara otomatis oleh kuatnya sinyal yang masuk. Semakin besar/kuat sinyal yang masuk, semakin kecil tegangan pada pin AGC. Dan 3. IF out tidak ada yang mungkin disebabkan rusaknya blok mixer.
Gelombang bergeser, sering disebabkan karena varaktor tidak lagi mampu mempertahankan nilainya, juga sering disebabkan oleh sistem AFT pada bagian IF yang bermasalah.
Tidak bisa diset/dipilih band-nya, sistem band swith umumnya menggunakan dioda, dengan dioda yang bocor, dapat menyebabkan bocornya tegangan ke pemilih band yang lain.
Modifikasi BL Inverter LG 22LN4000
Cara memperbaiki tv lg mati ic driver backlight
LG 22LN4000....Inverter driver ic rusak...
Eksperimen pasang dc-dc step up XL6009.....
Disini ada 2 renteng lampu BL....dirubah - disambung parallel dulu
Baru pasang XL6009....sebagai pengganti
Ternyata nyala lampu BL kurang terang, hanya remang2...
Diajust output maks hanya sekitar 38v
Modif XL6009....
Pasang R4.7K pada jalur dari VR ke output....
Lumayan....tegangan bisa naik hingga 43v......dan layar sudah cukup terang.....
Penambahan R 1 ohm pd jalur output dan input...sekedar pembatas arus, sekalian utk fuse....
Tinggal mikir – tambah bikin kontrol on-off....mau pakai relay atau all transistor....
LG 22LN4000....Inverter driver ic rusak...
Eksperimen pasang dc-dc step up XL6009.....
Disini ada 2 renteng lampu BL....dirubah - disambung parallel dulu
Baru pasang XL6009....sebagai pengganti
Ternyata nyala lampu BL kurang terang, hanya remang2...
Diajust output maks hanya sekitar 38v
Modif XL6009....
Pasang R4.7K pada jalur dari VR ke output....
Lumayan....tegangan bisa naik hingga 43v......dan layar sudah cukup terang.....
Penambahan R 1 ohm pd jalur output dan input...sekedar pembatas arus, sekalian utk fuse....
Tinggal mikir – tambah bikin kontrol on-off....mau pakai relay atau all transistor....
Rabu, 28 November 2018
Service tv sharp dibandung
Tv sharp anda bermasalah seperti mati total, suara ada gambar tidak ada, kami siap membantu kerusakan tv anda hubungi kami
Azzahra elektronik
Jl. Raya Batukarut 50 kp kebon kalapa Rt 003 rw 03 desa batukarut kc Arjasari banjaran
Tlp/wa : 0838-2122-8114 - 0821-2135-7114
Hari libur kami tetap buka apapun kerusakan barang elektronik anda kami siap membantu dengan tenaga ahli yang berpengalaman dibidangnya,,,
Kami siap datang kerumah anda dan dikerjakan ditempat anda tidak usah repot-repot bawa barang ke tempat service, service kami bergaransi 1 bulan dengan kerusakan sama
Service kami melayani wilayah Banjaran, Pangalengan, Ciwiddey, Dayeuhkolot, Buah batu, Soreang dan Bandung sekitarnya...
Service tv polytron di bandung
Tv polytron anda bermasalah seperti mati total, suara ada gambar tidak ada, kami siap membantu kerusakan tv anda hubungi kami
Azzahra elektronik
Jl. Raya Batukarut 50 kp kebon kalapa Rt 003 rw 03 desa batukarut kc Arjasari banjaran
Tlp/wa : 0838-2122-8114 - 0821-2135-7114
Hari libur kami tetap buka apapun kerusakan barang elektronik anda kami siap membantu dengan tenaga ahli yang berpengalaman dibidangnya,,,
Kami siap datang kerumah anda dan dikerjakan ditempat anda tidak usah repot-repot bawa barang ke tempat service, service kami bergaransi 1 bulan dengan kerusakan sama
Service kami melayani wilayah Banjaran, Pangalengan, Ciwiddey, Dayeuhkolot, Buah batu, Soreang dan Bandung sekitarnya...
Service tv cooca di bandung
Tv cooca anda bermasalah seperti mati total, suara ada gambar tidak ada, kami siap membantu kerusakan tv anda hubungi kami
Azzahra elektronik
Jl. Raya Batukarut 50 kp kebon kalapa Rt 003 rw 03 desa batukarut kc Arjasari banjaran
Tlp/wa : 0838-2122-8114 - 0821-2135-7114
Hari libur kami tetap buka apapun kerusakan barang elektronik anda kami siap membantu dengan tenaga ahli yang berpengalaman dibidangnya,,,
Kami siap datang kerumah anda dan dikerjakan ditempat anda tidak usah repot-repot bawa barang ke tempat service, service kami bergaransi 1 bulan dengan kerusakan sama
Service kami melayani wilayah Banjaran, Pangalengan, Ciwiddey, Dayeuhkolot, Buah batu, Soreang dan Bandung sekitarnya...
Service tv tcl di bandung
Tv tcl anda bermasalah seperti mati total, suara ada gambar tidak ada, kami siap membantu kerusakan tv anda hubungi kami
Azzahra elektronik
Jl. Raya Batukarut 50 kp kebon kalapa Rt 003 rw 03 desa batukarut kc Arjasari banjaran
Tlp/wa : 0838-2122-8114 - 0821-2135-7114
Hari libur kami tetap buka apapun kerusakan barang elektronik anda kami siap membantu dengan tenaga ahli yang berpengalaman dibidangnya,,,
Kami siap datang kerumah anda dan dikerjakan ditempat anda tidak usah repot-repot bawa barang ke tempat service, service kami bergaransi 1 bulan dengan kerusakan sama
Service kami melayani wilayah Banjaran, Pangalengan, Ciwiddey, Dayeuhkolot, Buah batu, Soreang dan Bandung sekitarnya...
Service tv samsung di bandung
Tv samsung anda bermasalah seperti mati total, suara ada gambar tidak ada, kami siap membantu kerusakan tv anda hubungi kami
Azzahra elektronik
Jl. Raya Batukarut 50 kp kebon kalapa Rt 003 rw 03 desa batukarut kc Arjasari banjaran
Tlp/wa : 0838-2122-8114 - 0821-2135-7114
Hari libur kami tetap buka apapun kerusakan barang elektronik anda kami siap membantu dengan tenaga ahli yang berpengalaman dibidangnya,,,
Kami siap datang kerumah anda dan dikerjakan ditempat anda tidak usah repot-repot bawa barang ke tempat service, service kami bergaransi 1 bulan dengan kerusakan sama
Service kami melayani wilayah Banjaran, Pangalengan, Ciwiddey, Dayeuhkolot, Buah batu, Soreang dan Bandung sekitarnya...
Service tv toshiba di bandung
Tv toshiba anda bermasalah seperti mati total, suara ada gambar tidak ada, kami siap membantu kerusakan tv anda hubungi kami
Azzahra elektronik
Jl. Raya Batukarut 50 kp kebon kalapa Rt 003 rw 03 desa batukarut kc Arjasari banjaran
Tlp/wa : 0838-2122-8114 - 0821-2135-7114
Hari libur kami tetap buka apapun kerusakan barang elektronik anda kami siap membantu dengan tenaga ahli yang berpengalaman dibidangnya,,,
Kami siap datang kerumah anda dan dikerjakan ditempat anda tidak usah repot-repot bawa barang ke tempat service, service kami bergaransi 1 bulan dengan kerusakan sama
Service kami melayani wilayah Banjaran, Pangalengan, Ciwiddey, Dayeuhkolot, Buah batu, Soreang dan Bandung sekitarnya...
Service tv lg di bandung
Tv lg anda bermasalah seperti mati total, suara ada gambar tidak ada, kami siap membantu kerusakan tv anda hubungi kami
Azzahra elektronik
Jl. Raya Batukarut 50 kp kebon kalapa Rt 003 rw 03 desa batukarut kc Arjasari banjaran
Tlp/wa : 0838-2122-8114 - 0821-2135-7114
Hari libur kami tetap buka apapun kerusakan barang elektronik anda kami siap membantu dengan tenaga ahli yang berpengalaman dibidangnya,,,
Kami siap datang kerumah anda dan dikerjakan ditempat anda tidak usah repot-repot bawa barang ke tempat service, service kami bergaransi 1 bulan dengan kerusakan sama
Service kami melayani wilayah Banjaran, Pangalengan, Ciwiddey, Dayeuhkolot, Buah batu, Soreang dan Bandung sekitarnya...
Service tv baleendah, pameungpeuk, rencong,cipicung, munjul
Azzaha Elektronik menerima panggilan service tv, mesin cuci, kulkas, Ac dll.
Jika anda mempunya barang elektronik yng rusak seperti tv, mesin cuci, kulkas, Ac dll bisa menghubungi kami
Azzahra elektronik
Jl. Raya Batukarut 50 kp kebon kalapa Rt 003 rw 03 desa batukarut kc Arjasari banjaran
Tlp/wa : 0838-2122-8114 - 0821-2135-7114
Hari libur kami tetap buka apapun kerusakan barang elektronik anda kami siap membantu dengan tenaga ahli yang berpengalaman dibidangnya,,,
Kami siap datang kerumah anda dan dikerjakan ditempat anda tidak usah repot-repot bawa barang ke tempat service, service kami bergaransi 1 bulan dengan kerusakan sama
Service kami melayani wilayah Banjaran, Pangalengan, Ciwiddey, Dayeuhkolot, Buah batu, Soreang dan Bandung sekitarnya...
Service tv panggilan ciwidey 083821228114
Azzaha Elektronik menerima panggilan service tv, mesin cuci, kulkas, Ac dll.
Jika anda mempunya barang elektronik yng rusak seperti tv, mesin cuci, kulkas, Ac dll bisa menghubungi kami
Azzahra elektronik
Jl. Raya Batukarut 50 kp kebon kalapa Rt 003 rw 03 desa batukarut kc Arjasari banjaran
Tlp/wa : 0838-2122-8114 - 0821-2135-7114
Hari libur kami tetap buka apapun kerusakan barang elektronik anda kami siap membantu dengan tenaga ahli yang berpengalaman dibidangnya,,,
Kami siap datang kerumah anda dan dikerjakan ditempat anda tidak usah repot-repot bawa barang ke tempat service, service kami bergaransi 1 bulan dengan kerusakan sama
Service kami melayani wilayah Banjaran, Pangalengan, Ciwiddey, Dayeuhkolot, Buah batu, Soreang dan Bandung sekitarnya...
Jangan lupa kunjungi jg kami di
Selasa, 27 November 2018
Service tv bandung selatan
Azzaha Elektronik menerima panggilan service tv, mesin cuci, kulkas, Ac dll.
Jika anda mempunya barang elektronik yng rusak seperti tv, mesin cuci, kulkas, Ac dll bisa menghubungi kami
Azzahra elektronik
Jl. Raya Batukarut 50 kp kebon kalapa Rt 003 rw 03 desa batukarut kc Arjasari banjaran
Tlp/wa : 0838-2122-8114 - 0821-2135-7114
Hari libur kami tetap buka apapun kerusakan barang elektronik anda kami siap membantu dengan tenaga ahli yang berpengalaman dibidangnya,,,
Kami siap datang kerumah anda dan dikerjakan ditempat anda tidak usah repot-repot bawa barang ke tempat service, service kami bergaransi 1 bulan dengan kerusakan sama
Service kami melayani wilayah Banjaran, Pangalengan, Ciwiddey, Dayeuhkolot, Buah batu, Soreang dan Bandung sekitarnya...
Lampu LED (lagi) Philips LED 3 Watt dan 4 Watt Gen 4
Sesuai judulnya, LED ini generasi terbaru dari Philips. Modelnya agak lonjong, dengan daya output 3W dan 4W. Sekilas, dari penampakannya kedua model tersebut bak pinang dibelah kampak. Tetapi setelah dibedah, ternyata berbeda total. Mulai dari emitter yang digunakan, konstruksi casing, dan driver.
Kita mulai dari konstruksi casing. Untuk model 3W cangkang bagian luar menggunakan bahan semacam "plastik" dan di bagian dalam menggunakan aluminium yang dicetak/mold menyatu sedangkan untuk model 4W casing aluminium bagian dalam dapat terpisah dari cangkang luarnya.
Untuk dimitter, 3W menggunakan 12x 2016 (2.0 x 1.6 mm) dan 4W menggunakan 7x 2835 (2.8 x 3.5mm) entah siapa produsen dari emitter ini.
Beralih ke driver, 3W menggunakan rangkaian yang sangat simpel berbeda dengan 4W yang menggunakan constant current ic controller.
Kiri driver LED 3W, kanan driver LED 4W.
Sedikit hasil pengukuran, output led driver 3W hanya dikisaran 2,2W. Lain halnya yang 4W outputnya yang mendekati klaimnya yakni 3.9W.
Skema yang dipakai oleh kedua tipe Philips LED tersebut.
Tipe 4W lebih advance karena menggunakan IC Controller buatan BP Semi (BP2831).
Akan tetapi ada satu drawback yang "konyol" menurut saya. Driver ini didesain hanya bekerja di 190-240VAC, buat yang tinggal di daerah pelosok seperti saya jelas saat LED ini saat dicoba tidak akan menyala (barang rusak saat pengiriman) maklum di tempat saya tegangan PLN hanya diberkisar 190VAC dan bisa drop sampai kisaran 140VAC saat peaknya pukul 18.00-21.00 (FTW !!!).
Padahal jika kita melihat datasheet BP2381, controller ini bisa dikerja pada tegangan 85-240VAC (Full Range). Ternyata oh ternyata, pada driver ini desainer menambahkan satu resistor lagi dengan nilai 120K Ohm dari pin 4 ke Ground yang fungsinya jelas sebagai voltage devider yang tujuannya mengeset batas bawah tegangan di kisaran 190VAC.
Obatnya cukup simpel, ganti resistor tersebut dengan menggunakan nilai yang lebih tinggi agar batas bawah tegangannya lebih rendah lagi Disini saya menggunakan 220K, karena kebetulan saya hanya mempunya nilai tersebut. Oh iya, komponennya SMD ukuran 1206, jadi masih tidak terlalu sulit untuk menggantinya.
Josssss hasilnya. dengan menggunakan poorman variac saya coba menurunkan tegangan hingga 103VAC dan lampu LED ini masih bekerja dengan normal plus asiknya driver ini tanpa efek dimming seperti yang 3W!
DO IT AT YOUR OWN RISK !!!
Koleksi Kerusakan Tv LCD/LED Sony
1. Sony kdl32u2000 tidak ada gambar
Gejala: tidak ada gambar
Cure / solusi: periksa smd sekering cp101p pada LVDS papan. Dewan LVDS ada di balik papan BDT.
2. Sony kdl32s2010e beralih ke siaga untuk
Gejala: tidak ada start-up, merah dipimpin berkedip 3 kali.
Cure / solusi: tv memiliki lambat start-up sebelum gejala ini terjadi. Ketika memeriksa standby 5v ok dan psu adalah panas sensitif. Periksa dan mengganti c6055 (47uf/25v) pasokan g2 itu akan memecahkan masalah.
4. Sony terjebak dalam siaga. Standby led berwarna hijau
Gejala: terjebak dalam siaga. Standby led berwarna hijau. Red dipimpin berkedip 3 kali. Tidak ada remote control atau fungsi panel depan.
Cure / solusi: memeriksa atau mengganti D301 zener diode (dapat menggunakan dioda zener 5V) untuk hubungan pendek.
5. Sony: kode kesalahan 4
Gejala: kode kesalahan 4. dipimpin berubah menjadi hijau, berkedip 4 kali kemudian pergi hijau lagi dan berkedip 4 kali lagi. Fuse (500mA) pada inverter panel sirkuit terbuka.
Cure / solusi: mengganti sekering pada papan inverter.
6. Modifikasi AV switch Sony KLV32V300
Problem: Sony KDL32V300 chasis WAX3 tidak ada gambar tapi suara & OSD ada, tombol chanel fungsi normal
Analisa: Coba pakai AV-in 1 dan 2 problem sama saja tapi saat coba pakai PC-in gambar dan suara normal.
Lihat blok diagram seperti gambar dibawah. Nampak bahwa AV-switch sinyal gambar (IC4800) dan switch sinyal suara (IC2002) menggunakan ic yang berbeda. Maka hasil analisa kemungkinan IC switch gambar untuk TV/SVideo/AV1/AV2 yang bermasalah.
Cek tegangan Vcc IC4800 pin-39 - ok, cek jalur -SDA/SCL - juga ok. Maka kesimpulan IC4800 rusak
SOLUSI :
Sesuai kesepakatan dengan konsumen – AV switch kami modifikasi menggunakan switch manual
Coba dulu jumper antara Tuner-out (yang menuju pin-27) ke pin-35 (Y/CV out) menggunakan elko 10u/50v – hasil gambar tidak sinkron.
Setelah kami teliti ternyata transistor buffer Q4800 tidak mendapat tegangan bias dengan semestinya (lihat gambar dibawah)
Lepas R4801 - agar basis Q4800 tidak terhubung lagi dengan IC4800 yang rusak
Pasang tambahan R470K antara ground dengan basis Q4800 untuk memberikan tegangan bias – hasil gambar langsung OK.
Tinggal pasang sebuah switch mekanik 3 pole – untuk pilihan sinyal gambar TV/AV1/AV2 yang dihubungkan ke basis Q4800 melalui elko 10u/50v
Catatan :
Untuk mencari letak komponen-2 pada board LCD biasanya agak sulit.
Maka dapat digunakan bantuan gambar lokasi komponen2 tersebut seperti contoh gambar di bawah
7. Kerusakan Powersupply sony KLV 32 S400
Kerusakan:
LCD SONY KLV37S400A dalam keadaan standby saat petir mengenainya, setelah kejadian tersebut lampu indikator mendadak mati.
Model LCD SONY :
Perbaikan:
Petir mempunyai arus listrik yang sangat besar dan dalam beberapa kasus perangkat tidak bisa diperbaiki, untuk kasus kali ini sedikit berharap masuknya petir lewat instalasi listrik dan dugaan saya benar adanya. Klien menginformasikan kejadian petir paling awal mengenai perangkat elektronik yang terhubung dengan jaringan televisi kabel.
Harapan untuk diperbaiki semakin besar keberhasilannya, saya lepaskan PSU ( power supply unit ) dan langsung adakan pengukuran dibeberapa titik. Setrum terukur masuk yaitu 310 volt dan berakhir di kaki IC MIP2H2 , IC ini kalau saya ukur tegangan B-up tersedia cuma diarea sekunder Trafo terukur tegangan 1 volt. Jalur beban saya lepaskan dengan melepaskan soket DC output ke mainbaord utama, hasilnya tetap sama ‘ tegangan out tetap 1 volt’ . Tampilan PSU SONY KLV37S400A :
Semakin jelas alur kerusakan, saya lepaskan IC MIP2H2 dan saya gantikan dengan yang baru. Hasil akhirnya Alhamdulillah PSU mulai bekerja, saya ukur tegangan output 3,3 volt. Untuk mengetahui lebih lanjut apakah ada komponen lain yang mengalami kerusakan, saya hubungkan soket out DC ke mainboard utama. Inilah yang ditunggu-tunggu sambil sedikit cemas, sesaat kemudian layar LCD terlihat menyala dan perasaanpun menjadi senang. LCD SONY sudah berfungsi seperti sedia kala, tidak ada yang kurang sedikitpun…… saatnya rapikan…..Alhamdulillah ( terima ongkos kerja )
9. Lcd sony klv-s40a10 mati/proteck/indikator stby kedip 4x
Kerusakan:
dengan kerusakan standby ,saat di on power proteck & indikator led kedip 4 kali,
stiap lcd merek sony memang di rancang lebih dalam sistem proteknya di bandingkan lcd merk2 lainnya,
& setiap tipe memiliki kode kedip berbeda2.termasuk jenis lcd yg saya repair ini.
Model tvnya:
Perbaikan:
karna saya belum memiliki data shet untuk jenis lcd tipe ini ,saya menggunakan cara manual/ cara saya sendiri.
langkah pertama saya coba cek power supky apakah bekerja dengan baik ato tidak.
yaitu dgn cara tegangan stby 3,3 volt saya jumper dengan power on, disini saya temukan kerusakan, dimana Tegangan 17 volt untuk tegangan inverter tidak berfungsi.
saatnya oprek power suply.
seperti yang saya jelaskan di awal tadi, menggunakan cara manual/cara saya sendiri. dengan menjumper teg stby dengan power on, cek tegangan 15 volt di ic stby a6169 ,tegangan melewati transistor swit untuk vcc on ke tegangan 400 volt menuju ic uc3854bn & ke ic drvier sony cxd9841m untuk output 17 volt ke inverter.
disini tegangan 400 volt normal ,menuju fet dari driver cxd9841 juga normal, tapi kenapa output tidak keluar?
setelah beberapa menit pengecekan ternyata resistor driver fet dari ic cxd9841 ukurannya berubah, klo temen saya bilang R nya melar,hehe ,bukan berarti menjadi panjang lo bos tetapi ukuran hambatannya berubah tidak sesuai dengan nilai normalnya.
Resistor 22 ohm berubah ukuran menjadi kurang lebih 120 ohm. setelah penggantian R dengan nilai yg sama akhirnya output 17 volt kembali normal.& setelah kabel socket dari ps di pasang ke mainbord tv tak lagi kembali proteck alhasil tv nyala kembali tanpa kendala lainnya.
10. Gambar Blur Lcd Sony KLV-32T400A
Kerusakan:
Gambar ngeblur Putih , kerusakan pada tcon.
Model Tv:
Spesifikasi:
Tcon dengan ic Cmo cm2681aakq ,ic reg Tps 65161,ic ram em 6316165ts, ic gamma as 15.
dengan tegangan:
-Vin 12v.
-Vgl -6v.
-Vghp 24v.
-Vda 14v.
-Vdd 12v.
-Vgh 18v.
-Vref 13v.
dengan tegangan normal gamma:
1. -+ 12,80v
2. -+ 10,20v
3. -+ 9,50v
4. -+ 8,80v
5. -+ 8,40v
6. -+ 7,30v
7. -+ 6,90v
8. -+ 6,50v
9. -+ 6,10v
10. -+ 4,90v
11. -+ 4,40v
12. -+ 3,70v
13. -+ 2,90v
14. 0v
dengan berpatokan beberapa tegangan di atas semoga anda lebih mudah dalam mencari kerusakan.
CN 6202:
1. 12v
2. 12v
3. 12v
4. gnd
5. gnd
6. gnd
7. gnd
8. gnd
9. 15v
10. 15v
11. stb 5v
12. ac detec
13. pwr on
CN 6201:
1. 24v
2. 24v
3. 24v
4. 24v
5. gnd
6. gnd
7. gnd
8. gnd
11. Lcd sony 32 V300A gambar polos
Kerusakan:
tampilan menu terlihat normal,suara Tv atau av juga normal,tapi gambar putih polos.
Perbaikan:
klo bagian T-con gak mungkin...langsung aja hajar mainboadr.cek tegangan ke berbagai ic,ada kejanggalan nih di bagian ic swit video dgn seri BH7641FV.vcc ic yg seharusnya 1,2 volt hanya 0,8 volt,yg rusak regulator 1,2 volt atau ic switnya ya???,,saya pilih ganti ic switnya,karna saya ukur dgn ohm terlalu tinggi ukurannya,setelah copot ic swit tegangan 1,2 volt normal..titik terang kembali tiba kayaknya,,
SETELAH GANTI IC SWIT..."
alhamdulilah kelar nihhh tv....!!!!!
12. Mengatasi gambar blur LCD tv SONY
Kerusakan:
Sony LCD tv KLV-40S400
Saat kita cek pertama kali kerusakan sepertinya biasa saja,efek gambar blur,distorsi/klise seperti pada umumnya kerusakan yang diakibatkan oleh Ic gamma.
Perbaikan:
Langkah awal kita melakukan pengecekan pada point output signal Ic ISL24007IR .Memang benar tidak ada level tegangan pada output Ic ini.
Kemudian kita ganti Ic ini ,dan mencoba lagi,tetapi hasilnya tetap sama,nggak ada perubahan,sampai kita coba beberapa kali,dengan Ic yang berbeda ,namun juga hasilnya tetap sama.
Setelah beberapa lama,kita coba mengganti Ic ram,Sampai Ic controller Wiseview kita ganti,tapi hasilnya tetap nihil,so apa yang salah?
Karena dari hasil pengukuran tegangan,semua output tegangan NORMAL.
Kemudian kita bandingkan dengan teliti,walaupun terasa membosankan,namun kita coba untuk membandingkan semua komponen dalam Tcon ini dengan Tcon sejenis yang menggunakan Ic yang sama(untuk type yang berbeda).
Hasilnya,ternyata ada pebedaan nilai resistor yang tedapat pada Ic gamma ISLxxx,
nilai original dari Tcon s400 adalah 0 tetapi nilai di Tcon yang lain menunjukkan lain.
Kita coba aja mengganti R0 tadi dengan nilai yang sama dengan Tcon lain yang sejenis,dan hasilnya OK.
Dalam pikiran saya,mengapa bisa terjadi demikian?padahal Unit ini masih originalnya/belim pernah dibuka/direpair sebelumnya,dan kenapa sebelumnya normal memakai nilai R0,dan sekarang menjadi abnormal.
Mengapa juga nilainya berbeda dengan Tcon sejenis tetapi beda model?
Sampai sekarang bagi saya masih sebuah misteri,karena setelah beberapa waktu kembali dihadapkan dengan PROBLEM YANG SAMA,dan dengan SOLUSI YANG SAMA pula (cukup mengganti Rnya saja).
Mudah-mudahan ini menjadi suatu pelajaran bahwa semua yang dikerjakan dengan tekun dan teliti akan membuahkan hasil,walaupu masih tersisa banyak pertanyaan,yang mungkin belum perlu dijawab,karena problem dan solusinya masih sejalan.
13. sony klv-40r452a lampu indikator mati
Diagnosa
Awal saya coba hidupkan tv sony ini, saya lihat lampu indikator tidak hidup.
Apakah penyebabnya?
Tv sony klv-40r452a menggunakan adapter luar ( power supply ) dan saya ukur output normal 19.5 volt jadi ada kerusakan di mainboard. Tampilan mainboardnya: Coba googling dapat service manual, saya baca jika kerusakan vcc 1.5 volt tidak hadir maka harus ganti mainboardnya.
Hasil pengukuran vcc out dari regulator :
Vcc 3.3 volt ok
Vcc 1.2 volt ok
Vcc 5 volt ok
Vcc 1.5 volt ( tidak tersedia )
Hanya keterangan saja yang ada, untuk diagram sayangnya saya tidak dapat. Vcc 1.5 volt ini didapat dari ic 001A5W dengan input vcc 3.3 volt. Saya urut jalur vcc 3.3 volt untuk ic ini terhubung ke transistor type p-fet sebagai switch on-off.
Saya coba gantikan tapi hasilnya negative, demgan begini maka pakai cara lain, jumper saja jadi abaikan fungsi swicth control. Lokasi di jumper :
Setelah saya jumper terlihat lampu indikator bisa hidup,saat start timbul masalah baru yaitu layar LCD hidup setelah tampak logo Sony tak lama langsung stand bye dengan kedip 6 x. Ini bisa diselesaikan dengan jumper juga lokasi di board backlight.
Sekilas kayaknya mudah , yang beresiko mengangkat panel LCD. Lebih hati-hati di area in ( lihat bagian atas ada besi plat penahan panel LCD. Lepaskan panel dari bagian yang ada t-con board, tarik lalu baru angkat. Pemasangan panel LCD, arahkan dekat plat besi lalu dorong perlahan. Proses pemasangan jumper di board backlight selesai., maka selesai juga pekerjaan saya. Alhamdulillah
14. LCD SONY KLV-40R452A Tidak Ada Gambarnya
Diagnosa
Awal dihidupkan tidak ada gambar yang muncul… saat diberi antena hanya suara saja yang terdengar.
Modelnya :
Apakah yang menyebabkannya ?
Tampilan Logicboard :
Mulailah saya lakukan ukur-ukur di beberapa titik dengan menggunakan multitester analog, poin utama di soket output lvds dan disini supply terukur 12 volt, kondisi fuses ( sikring ) yang terpasang di block T-CON terukur bagus. Supply 12 volt ini masuk ke ic BM 81204 dan output dari ic ini ada beberapa kanal, datasheet :
Dalam kondisi tv sudah hidup yang hanya terdengar suaranya saja, supply 3,3 volt dan lainnya dari ic b0 81204 semuanya 0 volt, sepertinya ic BM 81204 terproteksi . Saya ukur dengan ohm meter dikanal out dari ic BM 81204, saya curiga capasitor filter ada yang konslet ( nilai hambatan beda dengan yang lainnya ). Untuk lebih memastikan saya berikan supply 3,3 volt di kanal output 17.68 volt, hasilnya positif ( capasitor jadi panas ) .
Saya lepaskan 4 capasitor filter model SMD, dan langsung saya gantikan. lokasi di T-CON :
Setelah selesai saya coba lagi hidupkan dan hasilnya Alhamdulillah.
Service sumber:
paimosubroto.blogspot.com
avtronicservice.blogspot.com
www.hamimservis.com
specialistlcd.blogspot.co.id
Gejala: tidak ada gambar
Cure / solusi: periksa smd sekering cp101p pada LVDS papan. Dewan LVDS ada di balik papan BDT.
2. Sony kdl32s2010e beralih ke siaga untuk
sementara waktu, kemudian kembali lagi
Gejala: beralih ke siaga untuk sementara waktu, kemudian kembali lagi
Cure / solusi: ganti tombol tekan standby pada kontrol pengguna, memiliki resistansi kontak.
3. Sony kdl40u2000: tidak ada start-up, merah dipimpin berkedip 3 kali
Gejala: beralih ke siaga untuk sementara waktu, kemudian kembali lagi
Cure / solusi: ganti tombol tekan standby pada kontrol pengguna, memiliki resistansi kontak.
3. Sony kdl40u2000: tidak ada start-up, merah dipimpin berkedip 3 kali
Gejala: tidak ada start-up, merah dipimpin berkedip 3 kali.
Cure / solusi: tv memiliki lambat start-up sebelum gejala ini terjadi. Ketika memeriksa standby 5v ok dan psu adalah panas sensitif. Periksa dan mengganti c6055 (47uf/25v) pasokan g2 itu akan memecahkan masalah.
4. Sony terjebak dalam siaga. Standby led berwarna hijau
Gejala: terjebak dalam siaga. Standby led berwarna hijau. Red dipimpin berkedip 3 kali. Tidak ada remote control atau fungsi panel depan.
Cure / solusi: memeriksa atau mengganti D301 zener diode (dapat menggunakan dioda zener 5V) untuk hubungan pendek.
5. Sony: kode kesalahan 4
Gejala: kode kesalahan 4. dipimpin berubah menjadi hijau, berkedip 4 kali kemudian pergi hijau lagi dan berkedip 4 kali lagi. Fuse (500mA) pada inverter panel sirkuit terbuka.
Cure / solusi: mengganti sekering pada papan inverter.
6. Modifikasi AV switch Sony KLV32V300
Problem: Sony KDL32V300 chasis WAX3 tidak ada gambar tapi suara & OSD ada, tombol chanel fungsi normal
Analisa: Coba pakai AV-in 1 dan 2 problem sama saja tapi saat coba pakai PC-in gambar dan suara normal.
Lihat blok diagram seperti gambar dibawah. Nampak bahwa AV-switch sinyal gambar (IC4800) dan switch sinyal suara (IC2002) menggunakan ic yang berbeda. Maka hasil analisa kemungkinan IC switch gambar untuk TV/SVideo/AV1/AV2 yang bermasalah.
Cek tegangan Vcc IC4800 pin-39 - ok, cek jalur -SDA/SCL - juga ok. Maka kesimpulan IC4800 rusak
SOLUSI :
Sesuai kesepakatan dengan konsumen – AV switch kami modifikasi menggunakan switch manual
Coba dulu jumper antara Tuner-out (yang menuju pin-27) ke pin-35 (Y/CV out) menggunakan elko 10u/50v – hasil gambar tidak sinkron.
Setelah kami teliti ternyata transistor buffer Q4800 tidak mendapat tegangan bias dengan semestinya (lihat gambar dibawah)
Lepas R4801 - agar basis Q4800 tidak terhubung lagi dengan IC4800 yang rusak
Pasang tambahan R470K antara ground dengan basis Q4800 untuk memberikan tegangan bias – hasil gambar langsung OK.
Tinggal pasang sebuah switch mekanik 3 pole – untuk pilihan sinyal gambar TV/AV1/AV2 yang dihubungkan ke basis Q4800 melalui elko 10u/50v
Catatan :
Untuk mencari letak komponen-2 pada board LCD biasanya agak sulit.
Maka dapat digunakan bantuan gambar lokasi komponen2 tersebut seperti contoh gambar di bawah
7. Kerusakan Powersupply sony KLV 32 S400
Kali ini kita membahas sedikit tentang kerusakan tv yang umum terjadi pada bagian powersupply unit.
Disini kita akan mencontohkan kerusakan pada powersupply Sony LCD KLV 32-v400.
Sebelum kita lepaskan board PSUnya terlebih dahulu kita coba menyalakan tv, apakah masih bisa untuk standby atau mati sama sekali.
Apabila masih standby maka pada umumnya bagian supply standbynya masih dalam keadaan normal,baru kita cek untuk kebagian lain.
Tetapi apabila kedaannya sudah tidak mau standby lagi ,maka kemungkinan besar bagian standbynya rusak.
Yang akan kita bahas kali ini,adalah Trik dari reparasi powersupply yang masih bisa standby,namun untuk tegangan yang lain,12v,13v,dan 24v nya tidak keluar.
Disini kita akan mencontohkan kerusakan pada powersupply Sony LCD KLV 32-v400.
Sebelum kita lepaskan board PSUnya terlebih dahulu kita coba menyalakan tv, apakah masih bisa untuk standby atau mati sama sekali.
Apabila masih standby maka pada umumnya bagian supply standbynya masih dalam keadaan normal,baru kita cek untuk kebagian lain.
Tetapi apabila kedaannya sudah tidak mau standby lagi ,maka kemungkinan besar bagian standbynya rusak.
Yang akan kita bahas kali ini,adalah Trik dari reparasi powersupply yang masih bisa standby,namun untuk tegangan yang lain,12v,13v,dan 24v nya tidak keluar.
Pertama kali kita cari dulu pin standby 3,3vnya,AC det,dan power on nya, setelah ketemu kita coba beri jumper dari 3,3v kebagian Pon nya,untuk mencoba menyalakan PSU secara manual.
Setelah jumper kita pasang kita coba untuk menyalakannya,coba diukur untuk output tegangan yang lain apakah bisa keluar apa tidak.Apabila tidak keluar juga berarti memang kerusakan ada pada bagian ini,buka di bagian Mainboard.
Kemudian kita akan cek bagian PFCnya hati-hati ,karena bagian ini tersambung langsung ke bagian lineAC.
Cek dulu pada bagian FET drivernya ,short apa tidak.APABILA TIDAK SHORT,maka kita chek R fusenya dulu,putus apa tidak,kemudian bila tidak normal semua,maka:
Kita cek pada bagian supply tegangan (masih dibagian Primer) yang keluar dari primer trafo standby,sampai menuju ke pin vcc dari ic driver PFCnya,apakah normal atau tidak.
Apabila tegangan di output primer bagus,namun di pin IC drivernya drop/nol,maka sudah bisa dipastikan ic drivernya rusak.tetapi kalau tegangan masih bisa sampai di Pin ic driver dengan sempurna,maka masih ada kemungkinan bahwa ic drivernya belum rusak.
Langkah kedua kita cek pada bagian fet drivernya,kita lepas,dan kita ukur keluaran sinyal dari output pin ic driver keluar apa tidak,bila tidak keluar maka artinya ic drivernya rusak,meskipun tegangan vccnya tidak short.
Untuk mengatasi ini kita bisa lakukan sedikit trik dengan cara mendisable fungsi dari PFC,artinya kita tidak lagi memakai PFC,namun harus perlu hati-hati karena tidak semua powersupply bisa kita buat demikian,maka sebaiknya pelajari dulu system kerja dari masing-masing type PSU,dan hendaknya dicoba/ditest dulu untuk beberapa lama agar benar-benar yakin hasilnya akan bagus/awet.
Untuk mengaktifkan output tegangan yang lain (12v,13v,24v),biasanya diperlukan tegangan vcc dari primer standby ke IC driver di trafo bagian tegangan ini,biasanya juga tegangan akan diumpan melalui switch ic PFC atau transistor.
Dikarenakan PFCnya rusak maka tegangan vcc yang disupply ke IC driver akan non aktif juga.
Untuk memodifikasinya bisa kita lihat di gambar.
sekali lagi berhati - hatilah,karena mungkin ini tidak berlaku untuk semua PSU,maka untuk itu kita musti hati - hati dan perlu dipelajari lagi unit yang kita kerjakan.Hal ini kita lakukan karena ketidak tersediaan komponen
8. LCD SONY KLV37S400A KENA PETIR
Setelah jumper kita pasang kita coba untuk menyalakannya,coba diukur untuk output tegangan yang lain apakah bisa keluar apa tidak.Apabila tidak keluar juga berarti memang kerusakan ada pada bagian ini,buka di bagian Mainboard.
Kemudian kita akan cek bagian PFCnya hati-hati ,karena bagian ini tersambung langsung ke bagian lineAC.
Cek dulu pada bagian FET drivernya ,short apa tidak.APABILA TIDAK SHORT,maka kita chek R fusenya dulu,putus apa tidak,kemudian bila tidak normal semua,maka:
Kita cek pada bagian supply tegangan (masih dibagian Primer) yang keluar dari primer trafo standby,sampai menuju ke pin vcc dari ic driver PFCnya,apakah normal atau tidak.
Apabila tegangan di output primer bagus,namun di pin IC drivernya drop/nol,maka sudah bisa dipastikan ic drivernya rusak.tetapi kalau tegangan masih bisa sampai di Pin ic driver dengan sempurna,maka masih ada kemungkinan bahwa ic drivernya belum rusak.
Langkah kedua kita cek pada bagian fet drivernya,kita lepas,dan kita ukur keluaran sinyal dari output pin ic driver keluar apa tidak,bila tidak keluar maka artinya ic drivernya rusak,meskipun tegangan vccnya tidak short.
Untuk mengatasi ini kita bisa lakukan sedikit trik dengan cara mendisable fungsi dari PFC,artinya kita tidak lagi memakai PFC,namun harus perlu hati-hati karena tidak semua powersupply bisa kita buat demikian,maka sebaiknya pelajari dulu system kerja dari masing-masing type PSU,dan hendaknya dicoba/ditest dulu untuk beberapa lama agar benar-benar yakin hasilnya akan bagus/awet.
Untuk mengaktifkan output tegangan yang lain (12v,13v,24v),biasanya diperlukan tegangan vcc dari primer standby ke IC driver di trafo bagian tegangan ini,biasanya juga tegangan akan diumpan melalui switch ic PFC atau transistor.
Dikarenakan PFCnya rusak maka tegangan vcc yang disupply ke IC driver akan non aktif juga.
Untuk memodifikasinya bisa kita lihat di gambar.
sekali lagi berhati - hatilah,karena mungkin ini tidak berlaku untuk semua PSU,maka untuk itu kita musti hati - hati dan perlu dipelajari lagi unit yang kita kerjakan.Hal ini kita lakukan karena ketidak tersediaan komponen
8. LCD SONY KLV37S400A KENA PETIR
Kerusakan:
LCD SONY KLV37S400A dalam keadaan standby saat petir mengenainya, setelah kejadian tersebut lampu indikator mendadak mati.
Model LCD SONY :
Perbaikan:
Petir mempunyai arus listrik yang sangat besar dan dalam beberapa kasus perangkat tidak bisa diperbaiki, untuk kasus kali ini sedikit berharap masuknya petir lewat instalasi listrik dan dugaan saya benar adanya. Klien menginformasikan kejadian petir paling awal mengenai perangkat elektronik yang terhubung dengan jaringan televisi kabel.
Harapan untuk diperbaiki semakin besar keberhasilannya, saya lepaskan PSU ( power supply unit ) dan langsung adakan pengukuran dibeberapa titik. Setrum terukur masuk yaitu 310 volt dan berakhir di kaki IC MIP2H2 , IC ini kalau saya ukur tegangan B-up tersedia cuma diarea sekunder Trafo terukur tegangan 1 volt. Jalur beban saya lepaskan dengan melepaskan soket DC output ke mainbaord utama, hasilnya tetap sama ‘ tegangan out tetap 1 volt’ . Tampilan PSU SONY KLV37S400A :
Semakin jelas alur kerusakan, saya lepaskan IC MIP2H2 dan saya gantikan dengan yang baru. Hasil akhirnya Alhamdulillah PSU mulai bekerja, saya ukur tegangan output 3,3 volt. Untuk mengetahui lebih lanjut apakah ada komponen lain yang mengalami kerusakan, saya hubungkan soket out DC ke mainboard utama. Inilah yang ditunggu-tunggu sambil sedikit cemas, sesaat kemudian layar LCD terlihat menyala dan perasaanpun menjadi senang. LCD SONY sudah berfungsi seperti sedia kala, tidak ada yang kurang sedikitpun…… saatnya rapikan…..Alhamdulillah ( terima ongkos kerja )
9. Lcd sony klv-s40a10 mati/proteck/indikator stby kedip 4x
Kerusakan:
dengan kerusakan standby ,saat di on power proteck & indikator led kedip 4 kali,
stiap lcd merek sony memang di rancang lebih dalam sistem proteknya di bandingkan lcd merk2 lainnya,
& setiap tipe memiliki kode kedip berbeda2.termasuk jenis lcd yg saya repair ini.
Model tvnya:
Perbaikan:
karna saya belum memiliki data shet untuk jenis lcd tipe ini ,saya menggunakan cara manual/ cara saya sendiri.
langkah pertama saya coba cek power supky apakah bekerja dengan baik ato tidak.
yaitu dgn cara tegangan stby 3,3 volt saya jumper dengan power on, disini saya temukan kerusakan, dimana Tegangan 17 volt untuk tegangan inverter tidak berfungsi.
saatnya oprek power suply.
seperti yang saya jelaskan di awal tadi, menggunakan cara manual/cara saya sendiri. dengan menjumper teg stby dengan power on, cek tegangan 15 volt di ic stby a6169 ,tegangan melewati transistor swit untuk vcc on ke tegangan 400 volt menuju ic uc3854bn & ke ic drvier sony cxd9841m untuk output 17 volt ke inverter.
disini tegangan 400 volt normal ,menuju fet dari driver cxd9841 juga normal, tapi kenapa output tidak keluar?
setelah beberapa menit pengecekan ternyata resistor driver fet dari ic cxd9841 ukurannya berubah, klo temen saya bilang R nya melar,hehe ,bukan berarti menjadi panjang lo bos tetapi ukuran hambatannya berubah tidak sesuai dengan nilai normalnya.
Resistor 22 ohm berubah ukuran menjadi kurang lebih 120 ohm. setelah penggantian R dengan nilai yg sama akhirnya output 17 volt kembali normal.& setelah kabel socket dari ps di pasang ke mainbord tv tak lagi kembali proteck alhasil tv nyala kembali tanpa kendala lainnya.
10. Gambar Blur Lcd Sony KLV-32T400A
Kerusakan:
Gambar ngeblur Putih , kerusakan pada tcon.
Model Tv:
Spesifikasi:
Tcon dengan ic Cmo cm2681aakq ,ic reg Tps 65161,ic ram em 6316165ts, ic gamma as 15.
dengan tegangan:
-Vin 12v.
-Vgl -6v.
-Vghp 24v.
-Vda 14v.
-Vdd 12v.
-Vgh 18v.
-Vref 13v.
dengan tegangan normal gamma:
1. -+ 12,80v
2. -+ 10,20v
3. -+ 9,50v
4. -+ 8,80v
5. -+ 8,40v
6. -+ 7,30v
7. -+ 6,90v
8. -+ 6,50v
9. -+ 6,10v
10. -+ 4,90v
11. -+ 4,40v
12. -+ 3,70v
13. -+ 2,90v
14. 0v
dengan berpatokan beberapa tegangan di atas semoga anda lebih mudah dalam mencari kerusakan.
CN 6202:
1. 12v
2. 12v
3. 12v
4. gnd
5. gnd
6. gnd
7. gnd
8. gnd
9. 15v
10. 15v
11. stb 5v
12. ac detec
13. pwr on
CN 6201:
1. 24v
2. 24v
3. 24v
4. 24v
5. gnd
6. gnd
7. gnd
8. gnd
11. Lcd sony 32 V300A gambar polos
Kerusakan:
tampilan menu terlihat normal,suara Tv atau av juga normal,tapi gambar putih polos.
Perbaikan:
klo bagian T-con gak mungkin...langsung aja hajar mainboadr.cek tegangan ke berbagai ic,ada kejanggalan nih di bagian ic swit video dgn seri BH7641FV.vcc ic yg seharusnya 1,2 volt hanya 0,8 volt,yg rusak regulator 1,2 volt atau ic switnya ya???,,saya pilih ganti ic switnya,karna saya ukur dgn ohm terlalu tinggi ukurannya,setelah copot ic swit tegangan 1,2 volt normal..titik terang kembali tiba kayaknya,,
SETELAH GANTI IC SWIT..."
alhamdulilah kelar nihhh tv....!!!!!
12. Mengatasi gambar blur LCD tv SONY
Kerusakan:
Sony LCD tv KLV-40S400
Saat kita cek pertama kali kerusakan sepertinya biasa saja,efek gambar blur,distorsi/klise seperti pada umumnya kerusakan yang diakibatkan oleh Ic gamma.
Perbaikan:
Langkah awal kita melakukan pengecekan pada point output signal Ic ISL24007IR .Memang benar tidak ada level tegangan pada output Ic ini.
Kemudian kita ganti Ic ini ,dan mencoba lagi,tetapi hasilnya tetap sama,nggak ada perubahan,sampai kita coba beberapa kali,dengan Ic yang berbeda ,namun juga hasilnya tetap sama.
Setelah beberapa lama,kita coba mengganti Ic ram,Sampai Ic controller Wiseview kita ganti,tapi hasilnya tetap nihil,so apa yang salah?
Karena dari hasil pengukuran tegangan,semua output tegangan NORMAL.
Kemudian kita bandingkan dengan teliti,walaupun terasa membosankan,namun kita coba untuk membandingkan semua komponen dalam Tcon ini dengan Tcon sejenis yang menggunakan Ic yang sama(untuk type yang berbeda).
Hasilnya,ternyata ada pebedaan nilai resistor yang tedapat pada Ic gamma ISLxxx,
nilai original dari Tcon s400 adalah 0 tetapi nilai di Tcon yang lain menunjukkan lain.
Kita coba aja mengganti R0 tadi dengan nilai yang sama dengan Tcon lain yang sejenis,dan hasilnya OK.
Dalam pikiran saya,mengapa bisa terjadi demikian?padahal Unit ini masih originalnya/belim pernah dibuka/direpair sebelumnya,dan kenapa sebelumnya normal memakai nilai R0,dan sekarang menjadi abnormal.
Mengapa juga nilainya berbeda dengan Tcon sejenis tetapi beda model?
Sampai sekarang bagi saya masih sebuah misteri,karena setelah beberapa waktu kembali dihadapkan dengan PROBLEM YANG SAMA,dan dengan SOLUSI YANG SAMA pula (cukup mengganti Rnya saja).
Mudah-mudahan ini menjadi suatu pelajaran bahwa semua yang dikerjakan dengan tekun dan teliti akan membuahkan hasil,walaupu masih tersisa banyak pertanyaan,yang mungkin belum perlu dijawab,karena problem dan solusinya masih sejalan.
13. sony klv-40r452a lampu indikator mati
Diagnosa
Awal saya coba hidupkan tv sony ini, saya lihat lampu indikator tidak hidup.
Apakah penyebabnya?
Tv sony klv-40r452a menggunakan adapter luar ( power supply ) dan saya ukur output normal 19.5 volt jadi ada kerusakan di mainboard. Tampilan mainboardnya: Coba googling dapat service manual, saya baca jika kerusakan vcc 1.5 volt tidak hadir maka harus ganti mainboardnya.
Hasil pengukuran vcc out dari regulator :
Vcc 3.3 volt ok
Vcc 1.2 volt ok
Vcc 5 volt ok
Vcc 1.5 volt ( tidak tersedia )
Hanya keterangan saja yang ada, untuk diagram sayangnya saya tidak dapat. Vcc 1.5 volt ini didapat dari ic 001A5W dengan input vcc 3.3 volt. Saya urut jalur vcc 3.3 volt untuk ic ini terhubung ke transistor type p-fet sebagai switch on-off.
Saya coba gantikan tapi hasilnya negative, demgan begini maka pakai cara lain, jumper saja jadi abaikan fungsi swicth control. Lokasi di jumper :
Setelah saya jumper terlihat lampu indikator bisa hidup,saat start timbul masalah baru yaitu layar LCD hidup setelah tampak logo Sony tak lama langsung stand bye dengan kedip 6 x. Ini bisa diselesaikan dengan jumper juga lokasi di board backlight.
Sekilas kayaknya mudah , yang beresiko mengangkat panel LCD. Lebih hati-hati di area in ( lihat bagian atas ada besi plat penahan panel LCD. Lepaskan panel dari bagian yang ada t-con board, tarik lalu baru angkat. Pemasangan panel LCD, arahkan dekat plat besi lalu dorong perlahan. Proses pemasangan jumper di board backlight selesai., maka selesai juga pekerjaan saya. Alhamdulillah
14. LCD SONY KLV-40R452A Tidak Ada Gambarnya
Diagnosa
Awal dihidupkan tidak ada gambar yang muncul… saat diberi antena hanya suara saja yang terdengar.
Modelnya :
Apakah yang menyebabkannya ?
Tampilan Logicboard :
Mulailah saya lakukan ukur-ukur di beberapa titik dengan menggunakan multitester analog, poin utama di soket output lvds dan disini supply terukur 12 volt, kondisi fuses ( sikring ) yang terpasang di block T-CON terukur bagus. Supply 12 volt ini masuk ke ic BM 81204 dan output dari ic ini ada beberapa kanal, datasheet :
Dalam kondisi tv sudah hidup yang hanya terdengar suaranya saja, supply 3,3 volt dan lainnya dari ic b0 81204 semuanya 0 volt, sepertinya ic BM 81204 terproteksi . Saya ukur dengan ohm meter dikanal out dari ic BM 81204, saya curiga capasitor filter ada yang konslet ( nilai hambatan beda dengan yang lainnya ). Untuk lebih memastikan saya berikan supply 3,3 volt di kanal output 17.68 volt, hasilnya positif ( capasitor jadi panas ) .
Saya lepaskan 4 capasitor filter model SMD, dan langsung saya gantikan. lokasi di T-CON :
Setelah selesai saya coba lagi hidupkan dan hasilnya Alhamdulillah.
Service sumber:
paimosubroto.blogspot.com
avtronicservice.blogspot.com
www.hamimservis.com
specialistlcd.blogspot.co.id
Minggu, 18 November 2018
Sharp led mati total
Sharp led kerusakan dibagian psu setelah dibongkar ternyata fuse keadaan putus lanjut cek bagian dioda ternyata short 2 buah langsung ku ganti lalu berlanjut ke bagian fet 10n60 ternyata koslet juga tidak lupa di cek komponen yng lain ternyata msh bagus ku ganti saja yg rusak tdi dan stlh pergantian part sy coba nyalakan psu tanpa mainboard dan alhamdulillah psu bisa keluar tegangan satu persatu diukur ternyata semua keluar tegangan dan saya coba pake mainboard dan sudah kelihatan lampu indikatorpun nyala merah itu menandakan psu sudah normal dan sy pencet tombol power dan tv pun keluar logonya.
Mudah2an bermanfaat...
Minggu, 04 November 2018
Toshiba 23pu200ej
Thosiba 23pu200ej dengan kerusakan mati total setelah ditelusuri tegangan dri psu mulai dri yng 15v dan 5v tetnyata hadir lanjut ke mainboard teg 5v, 3,3v, 1.2v ada kecurigaan ke cipset coba cek lagi ke ic memorynya ternyata tegangn dimasing2 pin hadir wah jangan2 cuma biosnya yng bermasalah langsung sy ambil laptop dan pengeflasan pun dimulai dgn type sama stelah beres langsung ku pasang lagi ic biosnya dan lampu indikatorpun menyala merah tekan tombol power alhamdulillah bisa nyala lagi,,,
Kerusakan bisa sama tpi penanganan berbeda
Sabtu, 27 Oktober 2018
Parameter polytron
OPTION setting tv POLYTRON
KODE 1013H
- SHIFT 6
H - BROW 4
H - PARA 7
S - COR 27
V - LIN 15
B - DRIV 80
G - DRIV 50
B - CUT 167
G - CUT 32
R - CUT 10
V - AMP 38
V - CENT 16
KODE 1014
AGC GAIN 44
OPTION 0 01001011
OPTION 1 01001000
OPTION 2 00011001
OPTION 3 00001101
H - OSD 17
V - OSD 20
V - SHIFT 0
U - BLK 5
V - BLK 5
BRTS 4
Y - DELAY 7
WBBRI 70
WBCON 100
WBCOL 50
LO AGC 38
HI AGC 39
KODE 1207
CTS 16
FS-SLV 92
FS-CTR 136
FS-BVL 1
FS-BVH 2
FS-BUH 8
FS-LOMIN 42
FS-HIMIN 6
FS-LOVL 100
FS-HIVL 14
FS-LOVH 100
FS-HIVH 36
FS-LOUH 58
FS-HIUH 71
STEP TV 40
SHP-PAR 75
SS 100 10101101
SS 80 10101000
SS 60 11011110
SS 40 01010100
SS 20 01001010
SS 0 01000000
F-LIM HI 56
F- LIM LO 30
ALGO 1
BOST H 69
BOST L 35
DIV 4
IF-MIN 76
IFMAX 116
RF-MAX 45
BOSTER 11000010
KODE 1206
SCNT 10
CNTX 127
CNTC 64
CNTN 0
CNTD 127
BRTX 42
BRTC 76
BRTN 32
COLX 80
COLC 58
COLN 13
COLP 58
COLD 61
TNTX 61
TNTC 66
TNTN 40
ST3 28
SV3 34
ST4 28
SV4 34
SVD 25
SHPX 29
SHPN 10
ASSH 6
ABCL 00000001
DCBS 00000111
OSDA 00000010
NOIS 00001111
NDCT 31
FLG 0 01000100
FLG 1 00000000
SVM 00010000
VBKL 00000000
VCD 0 00011010
VCD 1 00000001
VL 1 37
VL 50 95
T COL 10001011
B COL 01110101
ST BG 2
ST I 2
ST DK 2
ST M 2
SSBG 00001110
SS I 00001110
SS DK 00001110
SS M 00000001
SYNC 10000010
HSFC 10000100
ALC 3
VOLCP 73
MUTT 55
TINTPAL 58
DMP 0
NCOMB ON
Polytron Minimax nicam & zweiton stereo + subwoofer.
op0= 10111011
op1= 11001110
op2= 11000011
op3= 00000110
Polytron DIVA option setting polytron DIVA flat, subwoofer, uC = HBT-00-02G
op0= 0100 1011
op1= 1101 1010
op2= 0110 1001
op3= 0001 1101
option setting Polytron DIVA flat, subwoofer + FM radio model PS-5225, uC= HBT-00-04G
op0= 0110 0001
op1= 1101 0010
op2= 0000 1001
op3= 0000 1101
op4= 0001 0011
op5= 0000 0000
POLYTRON MX1503-RIW+RADIO
OPTION0:00000001 01H
OPTION1:10010010 92H
OPTION2:00001001 09H
OPTION3:00001101 0DH
OPTION4:00010000 10H
OPTION5:00000000 00H
OPTLANG:00000001 01H
1. BUILT- IN FM RADIO
2. FSM (FIEL STRENGTH METER)
3. SUBWOOFER OUTPUT
4. AV MULTI SYSTEM
Polytron L-cidi
0ption Lang 00000001 01H,
Option5 00011010 1AH,
Option4 00010000 10H,
Option3 00001001 09H,
Option2 00001001 09H,
Option1 10000010 82H,
Option0 00000101 05H.
MX-5202, HBT-00-04G
0100 0001
1001 0010
0000 1001
0000 1100
0001 0000
0000 0000
0000 0001
MX-5266, HBM-01-04, pakai VCD, sub woofer, nicam, flat biasa
1111 1011
1000 1110
0001 0010
PS-5225, HBT-00-04G, DIVA, subwoofer
0110 0001
1101 0010
0000 1001
0000 1101
0001 0011
0000 0000
PS52UV25R
OPTION 0_01100101
OPTION 1_11001000
OPTION 2_00011001
OPTION 3_00001101
OPTION 4_00010011
LANG_00000001
HBT-00-02G, DIVA, subwoofer
0100 1011
1101 1010
0110 1001
0001 1101
PS-52SV60, HBT-00-04G, slim, fm, subwoofer
65
C8
19
0D
13
MX-51P65, ....., DIPE, NICAM STEREO
1011 1011
1100 1110
1100 0011
0000 0110
POLYTRON PN20123KA OPTION BIT HBK-00-01
OPTION0 11011011
OPTION1 11111101
OPTION2 11000011
OPTION3 11111110
HBT-00-01G Polytron MX minimax
OPTION0 01000011
OPTION1 10011010
OPTION2 00001001
OPTION3 00011100
aktifkan radio FM UBAH OPTION3 0000 1101
POLYTRON MX HBM-00-01H
OPTION0 01011001
OPTION1 00000011
OPTION2 11000011
OPTION3 00001000
OPTION 0
AV1
AV2
DVD
SUBWOOFER
BAZZOKE
IC TONE
STEREO
S-VHS
OPTION 1
DIGITEC\POLYTRON
LOGO OFF\POLYTRON
MENU OFF
AVL
ZOOM
NICAM/A2/M/S
DIVA
SURROUND
catatan untuk bit 1 dan 2 adalah kombinasi untuk brand
option : 00=polytron
01=digitec
11=tanpa merk (polos)
10=polytron (kalau dulu merk OK)
OPTION 2
SOUND SYTEM BG
I
DK
M
DIPE\DIGITAL INTELIGENT
DIPE\PICTURE ENHANCE
DIVA\DIGITAL INTELIGENT
DIVA\VIDEO AMPLIFIER
untu bit 5,6,7,8 : 1100=DIPE digital inteligent picture enhance :1111=DIVA digital inteligent picture enhance
OPTION 3
FM RADIO
LANGUAGE
MUSIC MODE
FS METER
OPTION
OPTION
OPTION
Setting DEFLECTION tv SAMSUNG U-Slim 29 inch
V. Amp_15
V. Shift_-40
H. EW_88
H. Shift_118
V. Lin_0
V.SC_43
H.Parabola_82
Upper Corner_-35
Lower Corner_-43
Upper Corner6_9
Lower Corner6_10
H. Trapezium_5
Bow_1
Angle_1
EHT Time_20
EHT Threshold_1
EHT Vertical_-60
EHT Horizontal_-20
EHT Vertical2_-15
EHT Horizontal2_10
Selasa, 23 Oktober 2018
Tv lg 29 ultra slim rasa cina
Tdi siang dipanggil buat benerin tv lg 29 akhirnya sy mendatangi yg punya tv tersebut setelah sampao saya pun mulailah membuka baut2 tv tersebut dan waaaaah sy kaget ternyata mesinya sudah ganti dengan mesin babah sebelum sy exsekusi sy selalu nanya dulu yg punya sebelum kerusakan tv tersebut dan yang punya bilang tvnya tiba-tiba mati saat ada petir dlm fikiranku jangan2 parah nih,,,
oke kita lanjut sy buka tr driver dan tr type j area primer sy cek wah ternyata short semua dan sy ganti tr tersebut dan sy pasang tr tersebut sebelumnya sy cek dulu dri mulai R, dioda, C, ternyata tidak ada yg rusak lanjut sy pasang tr td dan sy colok steker sy cek teg 115v ternyata tidak kelur tegangan,,, wadaw apanya ini ko ga ada teg sy cek lagi R kembar 120k wah ternyata sudah melar nilainya sy ganti baru dan lagi2 msh sm tidak keluar,,, sy kembali cek lagi opto dan trnya msh bagus semua tidak ada tanda2 rusak yasudalah coba keberuntungan ganti sj opto nya dan colokin lagi sy cek teg ternyata keluar 115vnya langsung sj sy pencet tombol p+ dan jreeeeng tv bisa nyala,,,,
Kamis, 11 Oktober 2018
Plm32b70 psu matitotal
Kali ini dapat garapan lcd polytron plm32b70 dengan kerusakan mati total setelah tv dibongkar barulah pengecekan dimulai, tegangan 5v dan 12v ternyata 0v sy coba ganti elko2nya dri mulai primer lanjut ke skunder ternata hasilnya nihil mulai otak uing jangar sy cek teg di ac maticnya ternyata tegangan 15v naik turun sy cek n ricek dri mulai R, Tr smd fet dan dioda baru ketemu r 4,7 2,2, 3,3 saya ganti berhubung r smd tidak ada terpaksa pake r biasa sy pasang

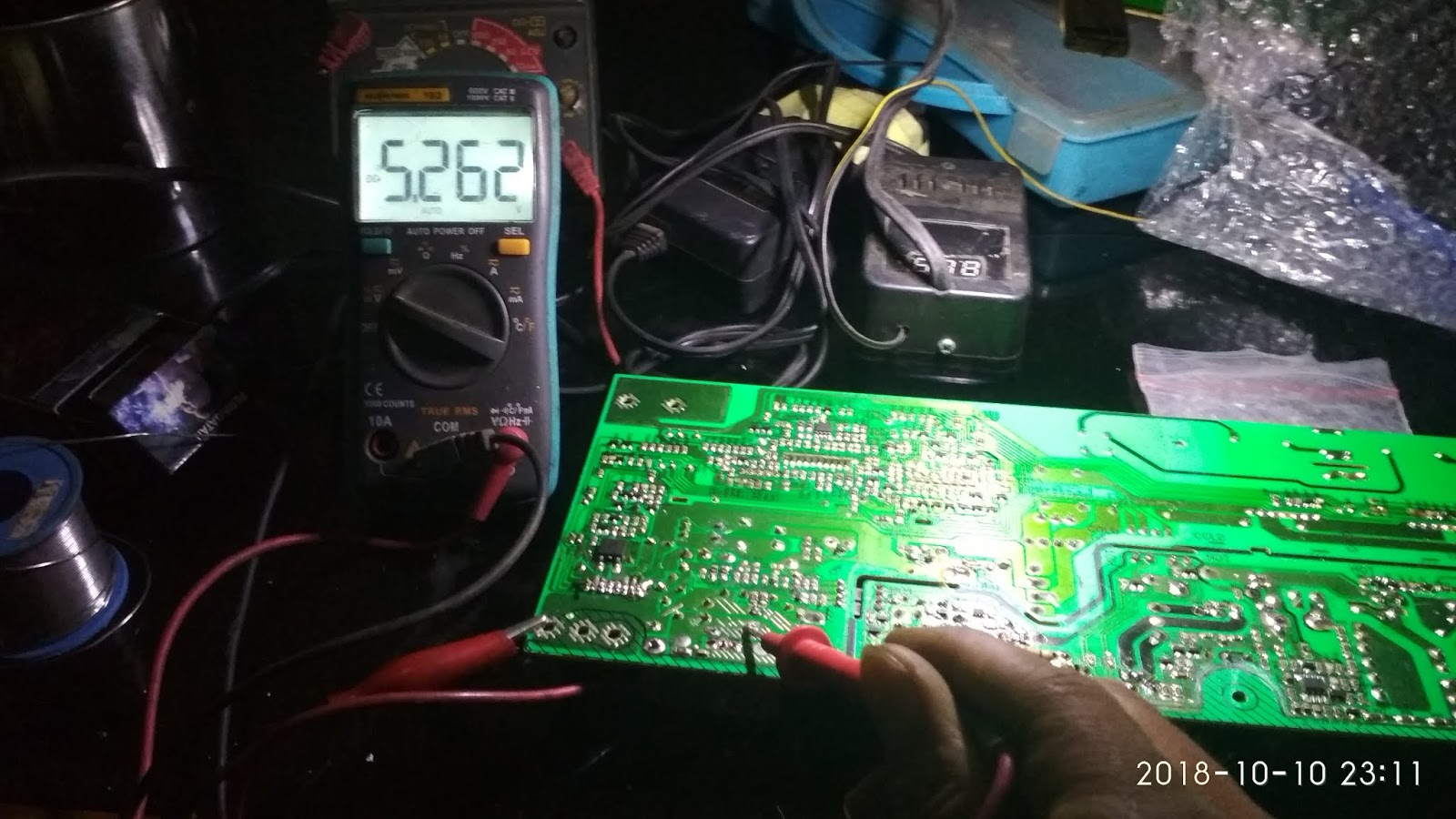

Saya langsung cek ternyata hasinya masih nihil sy cek teg 5v bisa keluar kl jarum avo di sentuh2 ke pin gate baru muncul semua tegangan,,,, pusing jg nih dgn psu ini sy coba pake c 681 2kv dihubungkan pin gate ke ground sy colokan lg ke listrik dan bray bisa nyala sy langsung pasang aja kynya udah normal ketika udah terpasang casing dan baud sy cek lagi sy kaget ko ga nyala lgi led indikatornya,,, dib r biasa danxsuat bingung lagi dlm fikiranku apanya lagi ni yang kena, penasaran sy cek lagi tr, fet dioda semuanya masih waras,,, drpd stres dgn psu ini sy bikin kopi dulu biar fress, setelah ngopdud sy lanjut lagi terahir sy cek semua resistor karna penasaran dan ketemulah biang kerok dri semua permasalahan ini pantesan teg naik turun ternyata r 150ohm yang sekarat sy buka untuk memastikan dan ternyata cuma terukur 7,5k gak ambil pusing sy nyari r biasa dan saya pasang alhamdulillah semua tegangan keluar
Terima kasih Ya Alloh atas petunjuknya,,,
Sekian mudahan2an bermanfaat
Langganan:
Postingan (Atom)
Service tv panggilan bandung
Service tv panggilan
Azzaha Elektronik menerima panggilan service tv, mesin cuci, kulkas, Ac dll. Jika anda mempunya barang elektronik yng rusak seperti tv,...
-
Sekilas tentang data flyback Flyback merupakan salah satu komponen elektronika yang memiliki peranan sangat penting dalam rangkaian tv. Ibar...
-
Cara ini hanya untuk mengetahui kerusakan tv dan jika setelah tv bisa nyala jangan lupa segera ganti backlight nya supaya kerusakan tidak be...
